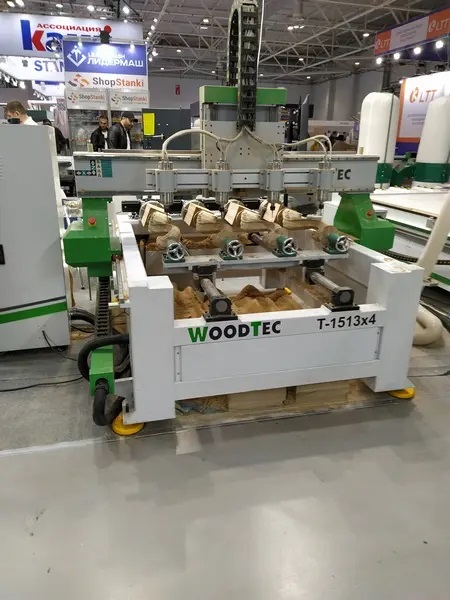

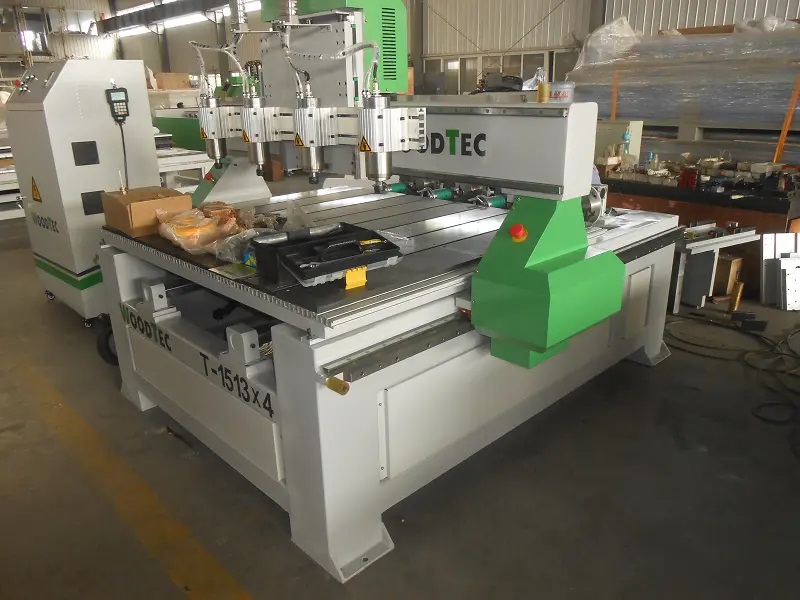

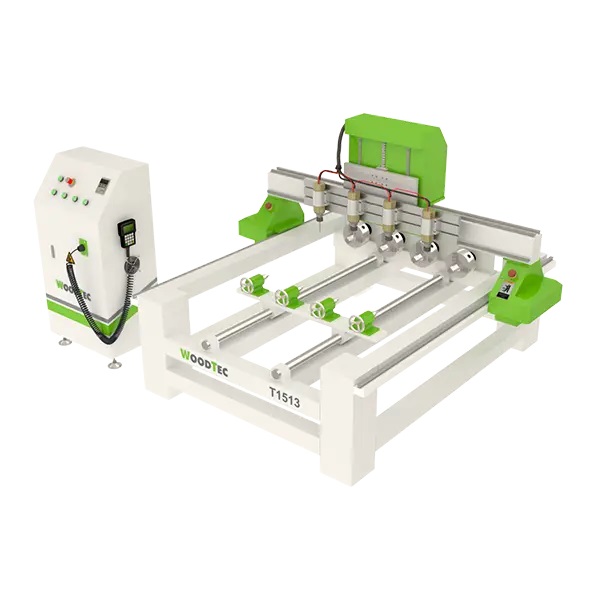

Фрезерно-гравировальный станок с ЧПУ WoodTec T-1513х4 в Екатеринбурге

Характеристики

Производитель	WoodTec
Длина обработки на рабочем столе (работа по плоскости), мм	до 1300
Макс. диаметр обработки, мм (вал)	300
Максимальная высота заготовки от стола, мм	до 160

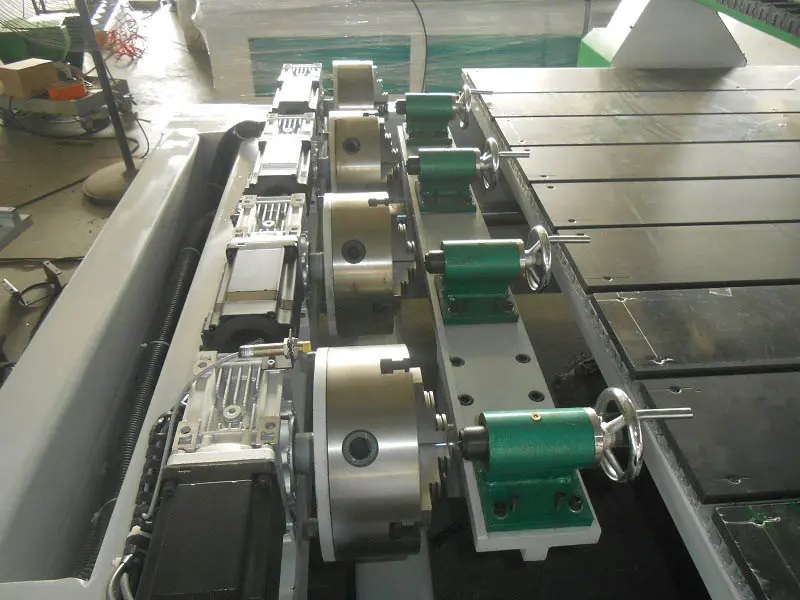

Межосевое расстояние по центрам токарных патронов, мм	330
Напряжение, В	380
Общая установленная мощность, кВт	13
Перемещение шпинделя по оси Z, мм	до 300
Размеры зоны обработки X и Y, наибольшие, мм	1300 х 330
Скорость рабочего хода, м/мин	0 – 10
Скорость холостого хода, м/мин	0 – 20
Тип передачи по оси X и Y	Косозубые рейки
Тип передачи по оси Z	ШВП
Тип цанги	ER20
Тип электродвигателей перемещения	Шаговые двигатели с энкодерами
Частота тока, Гц	50
Шпиндель
Мощность шпинделя, кВт	2,2
Тип охлаждения шпинделя	водяное
Частота вращения шпинделя, об/мин	0 – 24 000
Габаритные размеры
Длина, мм	2100
Ширина, мм	2200
Высота, мм	1810
Вес, кг	1600
Инструментальный резцедержатель
Посадочный диаметр инструмента, наибольший, мм	12
Система смены инструмента	Ручная (цанговый, фиксация гайкой)

Описание товара

Назначение

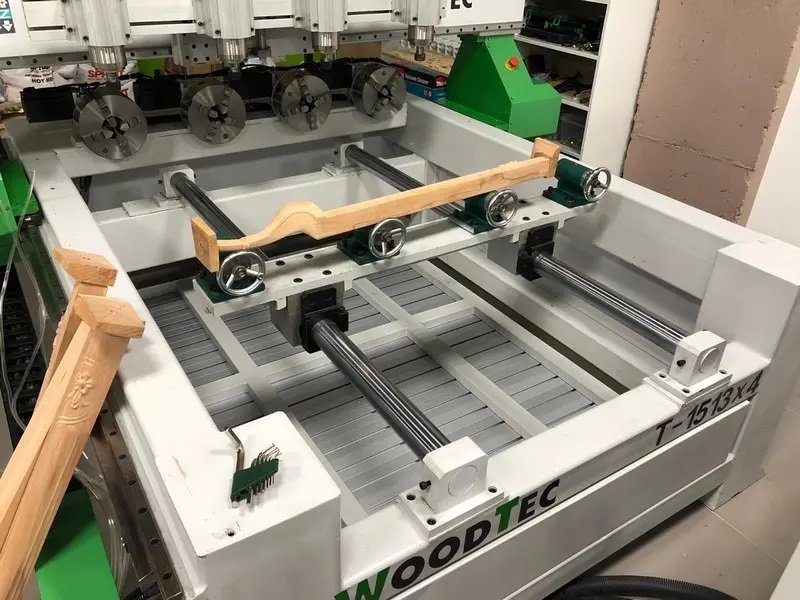

Основное использование — серийное производство кабриолей, балясин и других тел вращения при производстве эксклюзивной мебели и лестниц, серийное производство резных элементов мебели и декора.

Область применения

Основное использование в обработке древесины различных пород, в том числе и твердых, таких как дуб, бук, ясень и пр.

Схема обработки

Получаемые изделия

Конструктивные особенности

	ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х, У Перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
	ПРОМЫШЛЕННЫЕ ЭЛЕКТРОШПИНДЕЛЯ 2,2 КВТ - 24 000 ОБ/МИН «HQD» 8 шт. (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (2,2 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

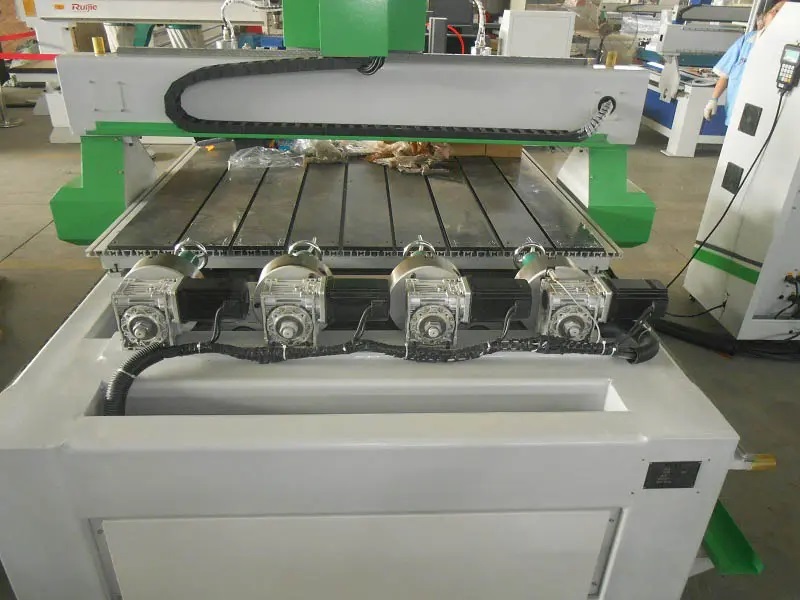

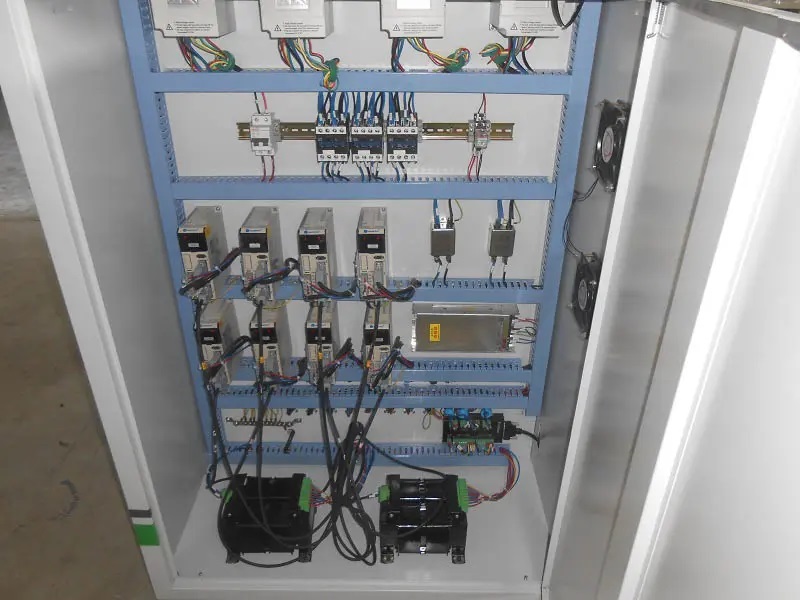

	ШАГОВЫЕ ДВИГАТЕЛИ С ЭНКОДЕРАМИ (СЕРВОГИБРИТНЫЕ ДВИГАТЕЛИ) LEADSHINE В отличие от шаговых двигателей, сервогибриды обладают более высоким крутящим моментом, соответственно могут производить более быстрые обработки при пиковых нагрузках. Энкодеры, установленные на двигатели позволяют предотвратить ошибки, вывести станок в аварийную остановку в случае критических нагрузок.
	ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A18) Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей, не используя специально установленный компьютер.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программное обеспечение поставляется с завода, разработано компанией производителем станка, реализовано для четырехосевой обработки на данном станке. Для обработки на столе используется любое CAD/CAM ПО.
	НАКЛАДНОЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений.

Стандартная комплектация

№	Наименование	Кол-во, шт.	Примечание
1	Электрошпиндель HQD, Китай (водяное охлаждение)	4	2,2 кВт 24 000 об/мин
2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	4
3	Ручной пульт управления станком Rich Auto	1	A18 version 4 оси
4	Накладной стол с Т-пазами, для фиксации заготовок струбцинами	1
5	Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine	8
6	Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект)	3
7	Шарико-винтовая передача по осям Z	1
8	Передача при помощи косозубых реек по осям Y, X (комплект)	1
9	Набор фрез для обработки дерева/МДФ/ДСП (комплект)	1
10	Набор цанг, фиксация гайкой (комплект)	1	ER20
11	Набор гаечных ключей для смены инструмента	1
12	Ящик с ЗИП	1
13	Программное обеспечение	1	на русском языке
14	Руководство пользователя	1	на русском языке
