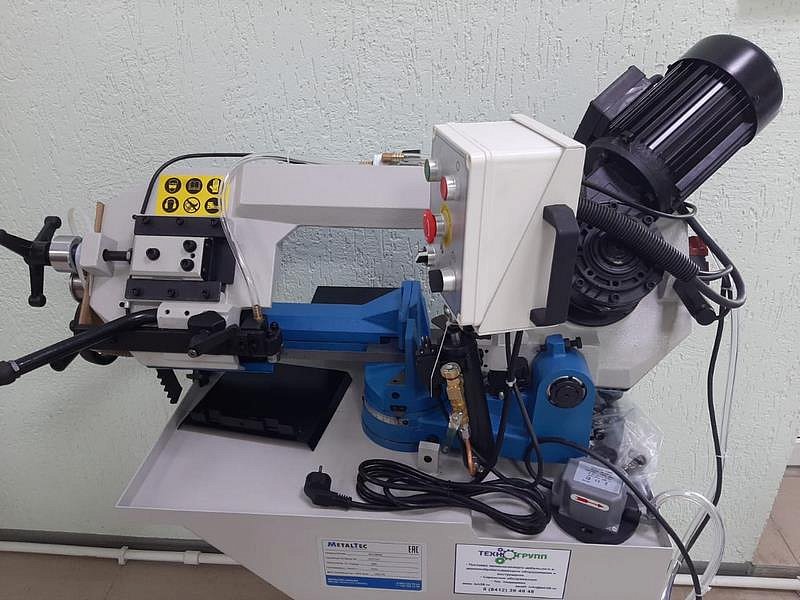

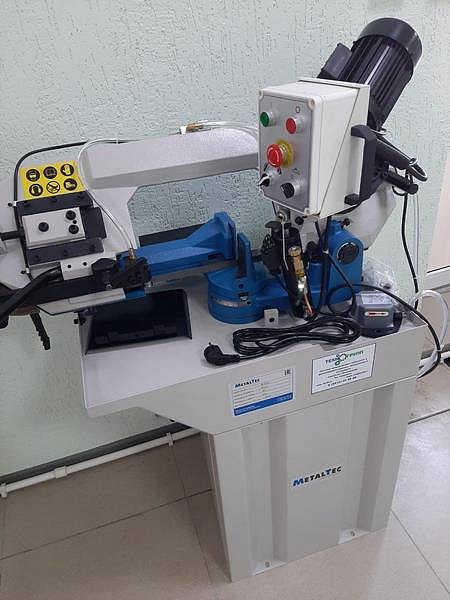

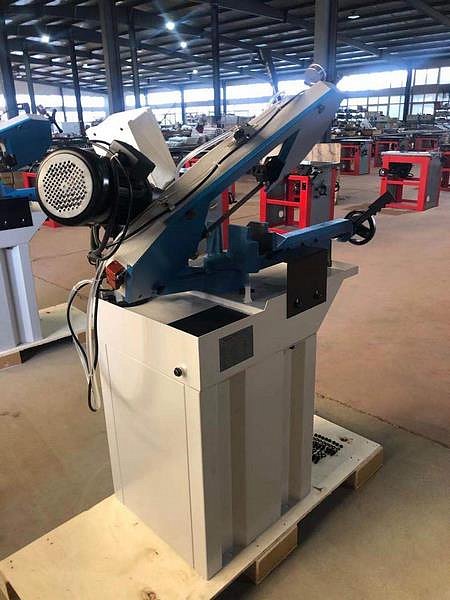

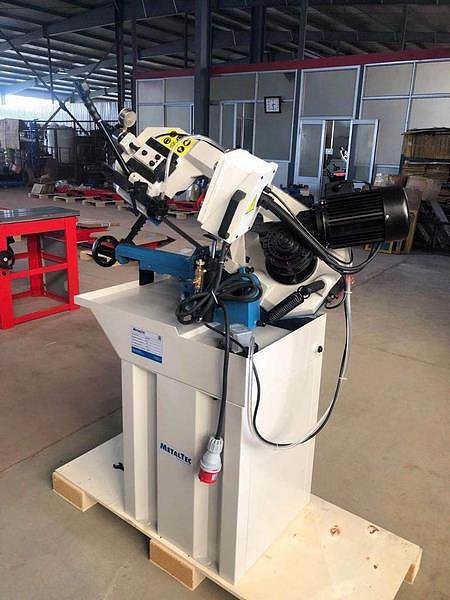

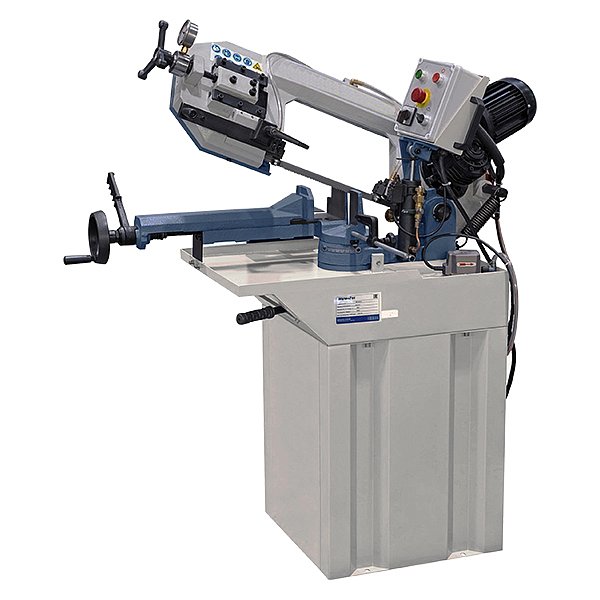

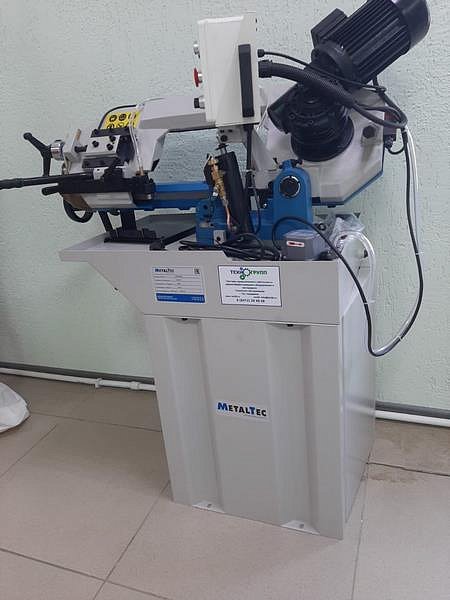

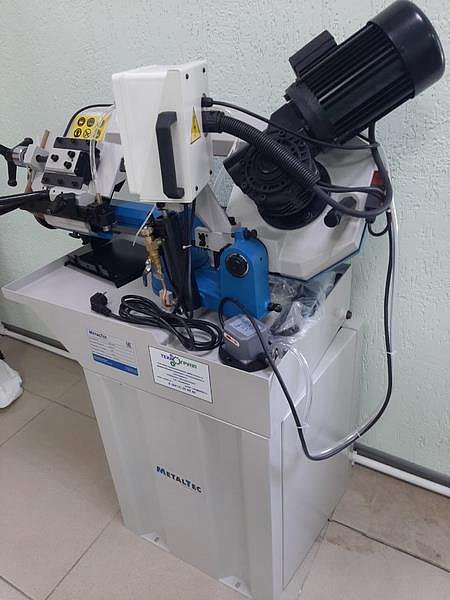

Ленточнопильный станок по металлу с гидроразгрузкой Metaltec BS 170 FHE (220V) в Екатеринбурге

Выполненные проекты

Поставка двухколонного ленточнопильного станка Stalex TBK-4228 на предприятие во Владимирской области

ЗАКАЗЧИК: Производственное предприятие
ГОРОД: Владимирская область
ДАТА: апрель 2026
Подробнее

Поставка ленточнопильного станка MetMachine LSZ4040 в г. Барнаул

ЗАКАЗЧИК: Производство строительных металлических конструкций, изделий и их частей
ГОРОД: Барнаул
ДАТА: март 2026 Подробнее

Поставка ленточнопильных станков серии LSZ 1525, LS 3035

ЗАКАЗЧИК: Для завода-изготовителя
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 03.10.2025
Подробнее

Поставка ленточнопильных станков LS 3035 и LSZ 1525 с комплектом расходников

ЗАКАЗЧИК: На предприятие по производству модульных котельных
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 12.09.2025
Подробнее

Поставка ленточнопильного станка c гидроразгрузкой LSZ 2227

ЗАКАЗЧИК: На предприятие, занимающееся проектированием и производством инновационного оборудования и приспособлений для сельского хозяйства
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 25.08.2025
Подробнее

Характеристики

Производитель	Metaltec
Мощность главного двигателя, кВт	0,95
Высота рабочего стола, мм	970
Мощность двигателя, Вт	950
Общая установленная мощность, кВт	0,950
Тип станка	Ручной с гидроразгрузкой
Параметры резки
Резка при +45º, мм	Ø120, 110х110, 130х110
Резка при +60º, мм	Ø70, 60х60, 170х60
Резка при 90°, мм	Ø170, 140х140, 210х140
Max.сечение заготовки ☐ 90°, мм	140
Max.сечение заготовки Ø 90°, мм	170
Сечение обрабатываемой детали, мм	Ø170 / 140 x 140
Скорость резания, м/мин	65
Резка под углом (Диапазон поворота пильной рамы)	0°, 30°, 45°, 60°
Полотно
Длина полотна, мм	2110
Ширина полотна, мм	20
Размеры полотна, мм	0.9 x 20 x 2110
Габаритные размеры
Длина, мм	1150
Ширина, мм	560
Высота, мм	930
Вес (нетто), кг	141
Вес (брутто), кг	168

Комплектация

Регулировка положения пильной рамы

Быстрая смены инструмента

Надёжные гидравлические тиски

Жёсткая и массивная станина

Управляемые направляющие с подшипниками

Поворотная пильная рама – автоматическое опускание и подъём

Система гидроразгрузки

Описание товара

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 170 FHЕ - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

СХЕМЫ ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	СТАЛЬНОЙ ПРУТОК	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ

СТАЛЬНОЙ ПРОФИЛЬ	ДВУТАВРОВЫЕ БАЛКИ	ШВЕЛЛЕР

Конструктивные особенности

	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.

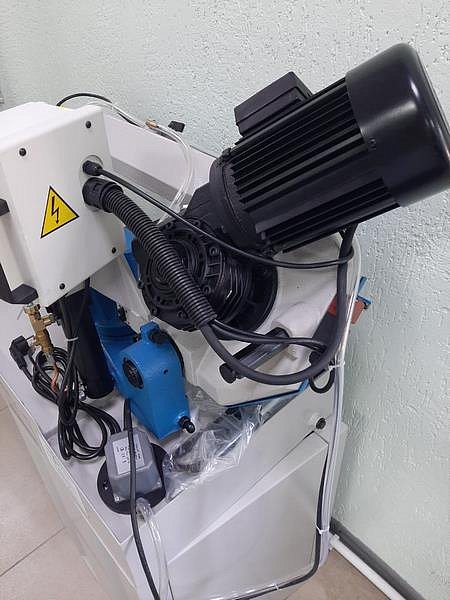

	МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов. Количество скоростей резания зависит от электропитания оборудования 380В – 2 скорости резания (32,5/65 м/мин), 220В – 1 скорость резания (65 м/мин)

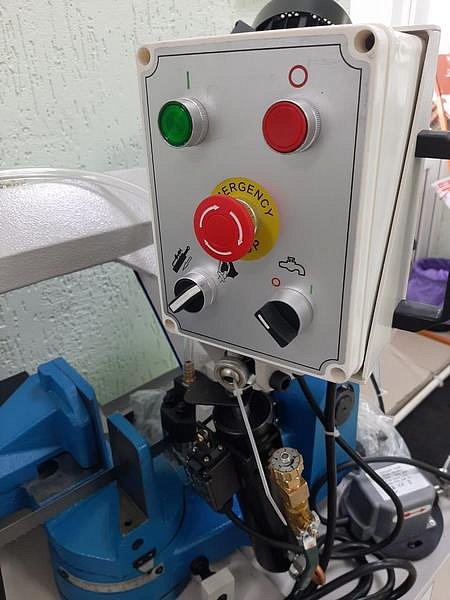

	РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
	ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).

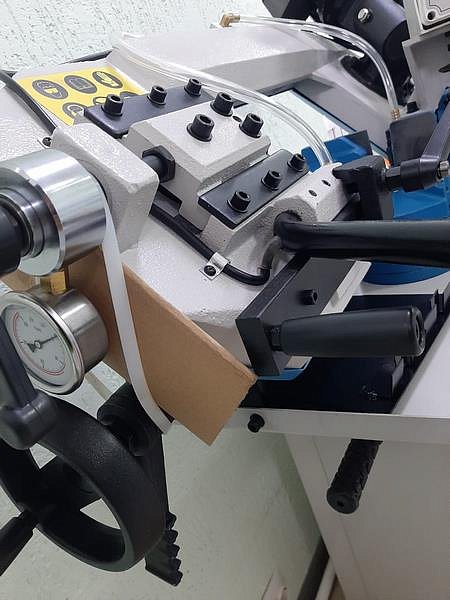

	УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Натяжение ленточнопильного полотна осуществляется удобным маховиком, степень натяжения видна и контролируется на жидкостном тензометре.

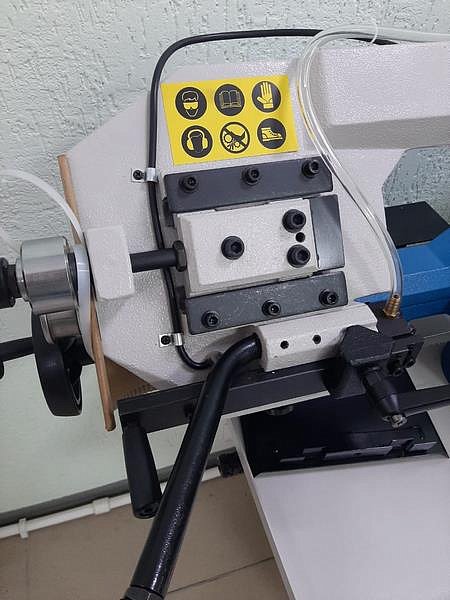

	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

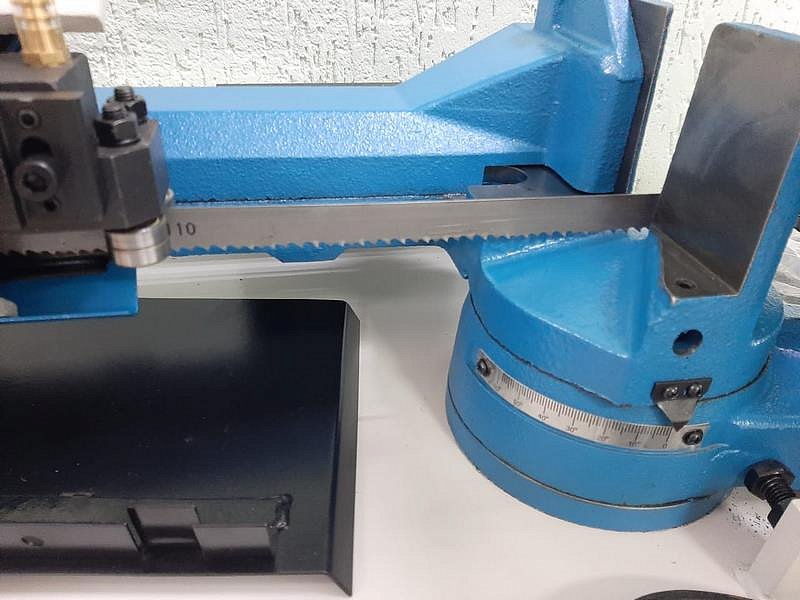

	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Резка заготовок на угол до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка. Заметным преимуществом данного станка является возможность резки на нестандартные углы (например, 35,42,55 градусов), при этом сохраняется жесткость конструкции и высокая точность реза.
	СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).
