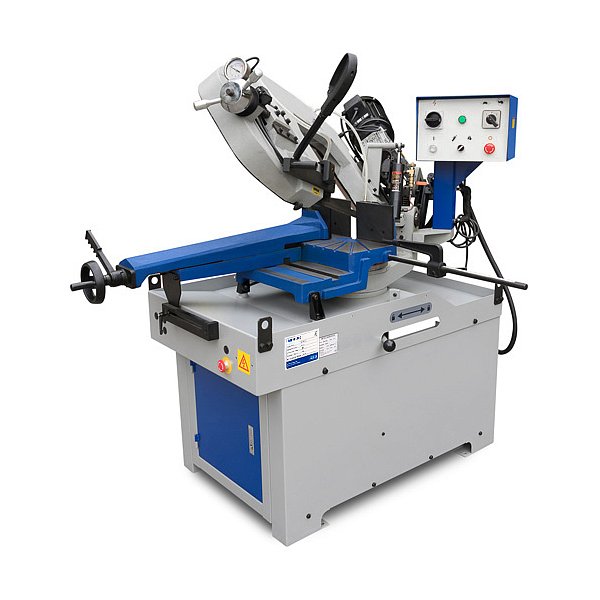

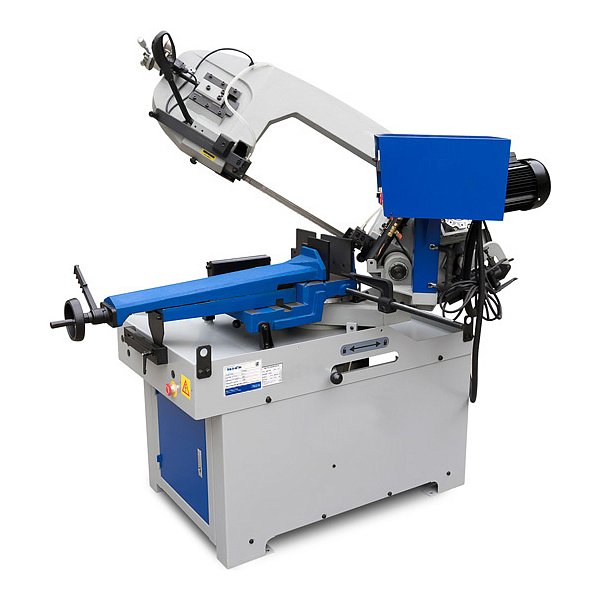

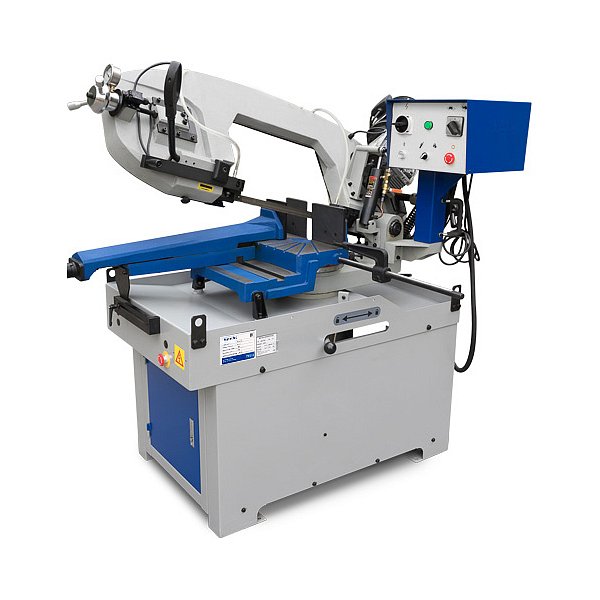

Ленточнопильный станок по металлу с гидроразгрузкой Metaltec BS 270 FHE в Екатеринбурге

Выполненные проекты

Поставка двухколонного ленточнопильного станка Stalex TBK-4228 на предприятие во Владимирской области

ЗАКАЗЧИК: Производственное предприятие
ГОРОД: Владимирская область
ДАТА: апрель 2026
Подробнее

Поставка ленточнопильного станка MetMachine LSZ4040 в г. Барнаул

ЗАКАЗЧИК: Производство строительных металлических конструкций, изделий и их частей
ГОРОД: Барнаул
ДАТА: март 2026 Подробнее

Поставка ленточнопильных станков серии LSZ 1525, LS 3035

ЗАКАЗЧИК: Для завода-изготовителя
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 03.10.2025
Подробнее

Поставка ленточнопильных станков LS 3035 и LSZ 1525 с комплектом расходников

ЗАКАЗЧИК: На предприятие по производству модульных котельных
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 12.09.2025
Подробнее

Поставка ленточнопильного станка c гидроразгрузкой LSZ 2227

ЗАКАЗЧИК: На предприятие, занимающееся проектированием и производством инновационного оборудования и приспособлений для сельского хозяйства
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 25.08.2025
Подробнее

Характеристики

Производитель	Metaltec
Мощность главного двигателя, кВт	1,5
Мощность двигателя, Вт	1500
Общая установленная мощность, кВт	1,5
Тип станка	Ручной
Параметры резки
Резка при - 45°, мм	Ø210, 180х180
Резка при +45º, мм	Ø240, 180х180, 240х160
Резка при +60º, мм	Ø160, 100х100
Резка при 90°, мм	Ø270, 260х260, 370х220
Max.сечение заготовки ☐ 90°, мм	260
Max.сечение заготовки Ø 90°, мм	270
Скорость резания, м/мин	35 / 68
Резка под углом (Диапазон поворота пильной рамы)	- 45°~ + 60°
Полотно
Длина полотна, мм	3160
Ширина полотна, мм	27
Размеры полотна, мм	0.9 x 27 x 3160
Габаритные размеры
Длина, мм	1860
Ширина, мм	760
Высота, мм	1720
Вес (нетто), кг	491
Вес (брутто), кг	541

Комплектация

Регулировка положения пильной рамы

Быстрая смена инструмента

Надёжные гидравлические тиски

Жёсткая и массивная станина

Управляемые направляющие с подшипниками

Поворотная пильная рама - автоматическое опускание и подъём

Тензометр для контроля натяжения ленточного полотна

Точный упор метрической линейкой

Двухточечная подача СОЖ

Дополнительные опции:

Лампа освещения зоны резания

Лазерный указатель линии реза

Прижим для пакетной резки

Описание товара

НАЗНАЧЕНИЕ:

Ручной ленточнопильный станок MetalTec BS 270 FHE - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама.

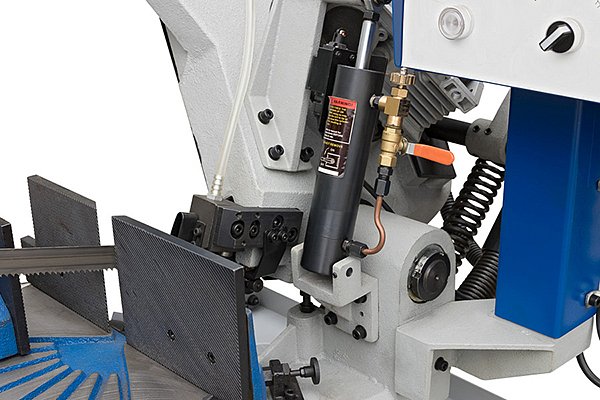

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Ручные ленточнопильные станки, применяются на небольших и средних производствах при мелкосерийном, штучном производстве:

при распиле сортового проката при последующей токарной обработке;
при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции;
при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.).

ПРЕИМУЩЕСТВА РУЧНОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:

Опускание пильной рамы происходит благодаря автоматической разгрузке гидроцилиндра – позволяет повысить производительность, качество резки и безопасность при работе.
Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
Возможность резки под разными углами – до 45 (60) - позволяет производить резку под разными углами, для последующей сварки конструкций.
Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широкоприменимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

СХЕМЫ ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	СТАЛЬНОЙ ПРОФИЛЬ	СТАЛЬНОЙ ПРУТОК

ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Конструктивные особенности

	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности.

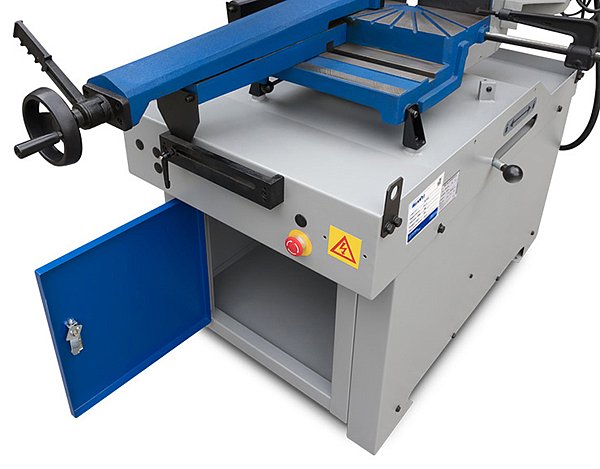

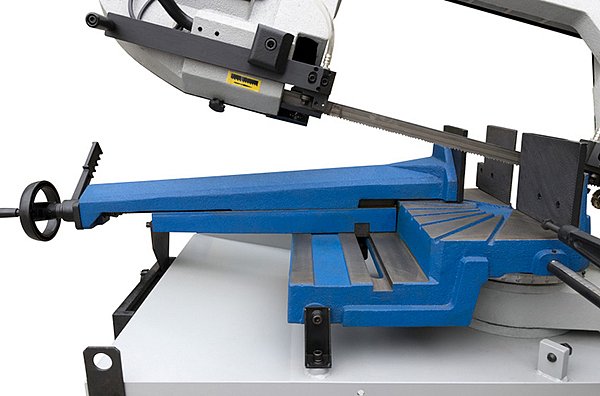

	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, который значительно сокращает время переустановки материала.
	МОЩНЫЙ ДВИГАТЕЛЬ Надежную работу станка, обеспечивает мощный редукторный двигатель 1,5 кВт. Обработка металла различной твердости и сечения происходит путем подбора нужного квалитета и шага зуба режущего полотна, а также режима скорости вращения 35 или 68 м/мин.
	РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью выбора на пульте управления режима работы станка. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.

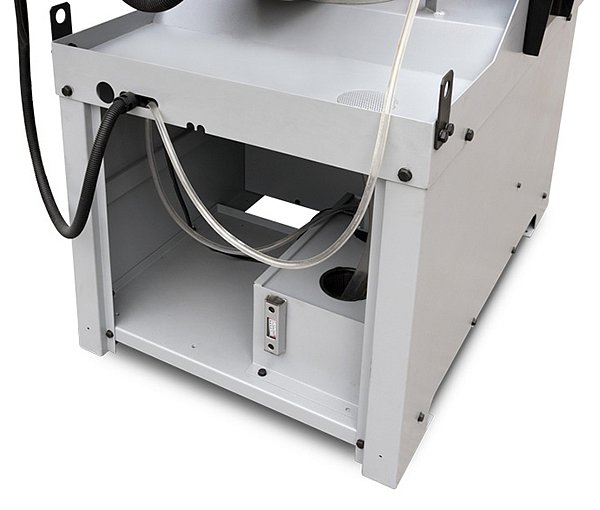

	ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента.

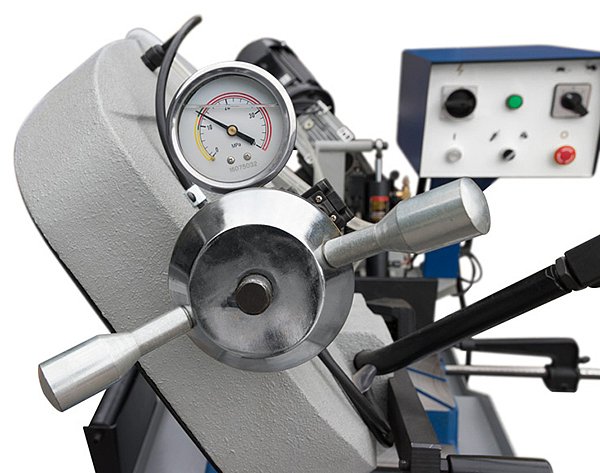

	УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром.
	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность реза на станке достигается за счет перпендикулярно установленного ленточного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.

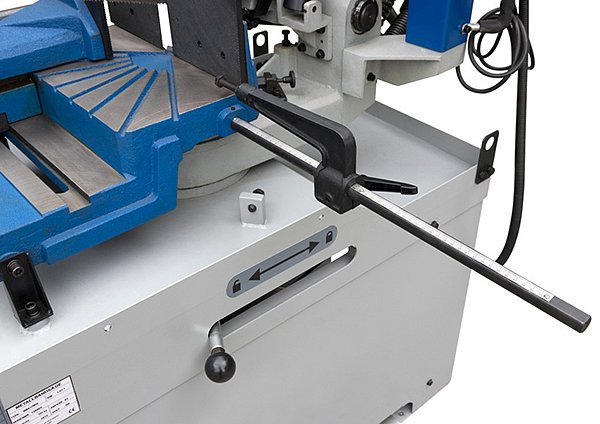

	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА И РЕГУЛИРУЕМЫЙ УПОР Резка заготовок на угол от -45 до + 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка. При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором.

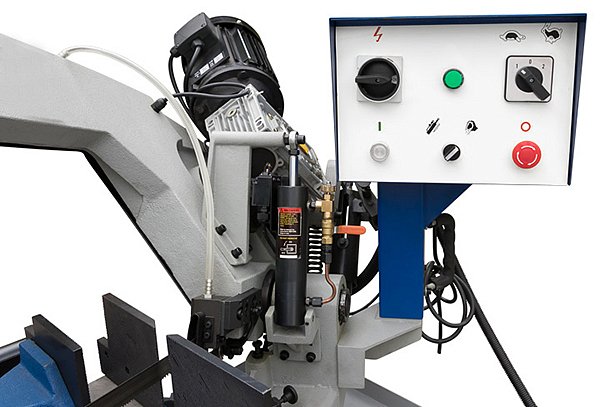

	ПАНЕЛЬ УПРАВЛЕНИЯ Установленная на раму станка панель управления Европейского типа, с подробным описанием назначения переключателей, делает удобной работу оператора.
