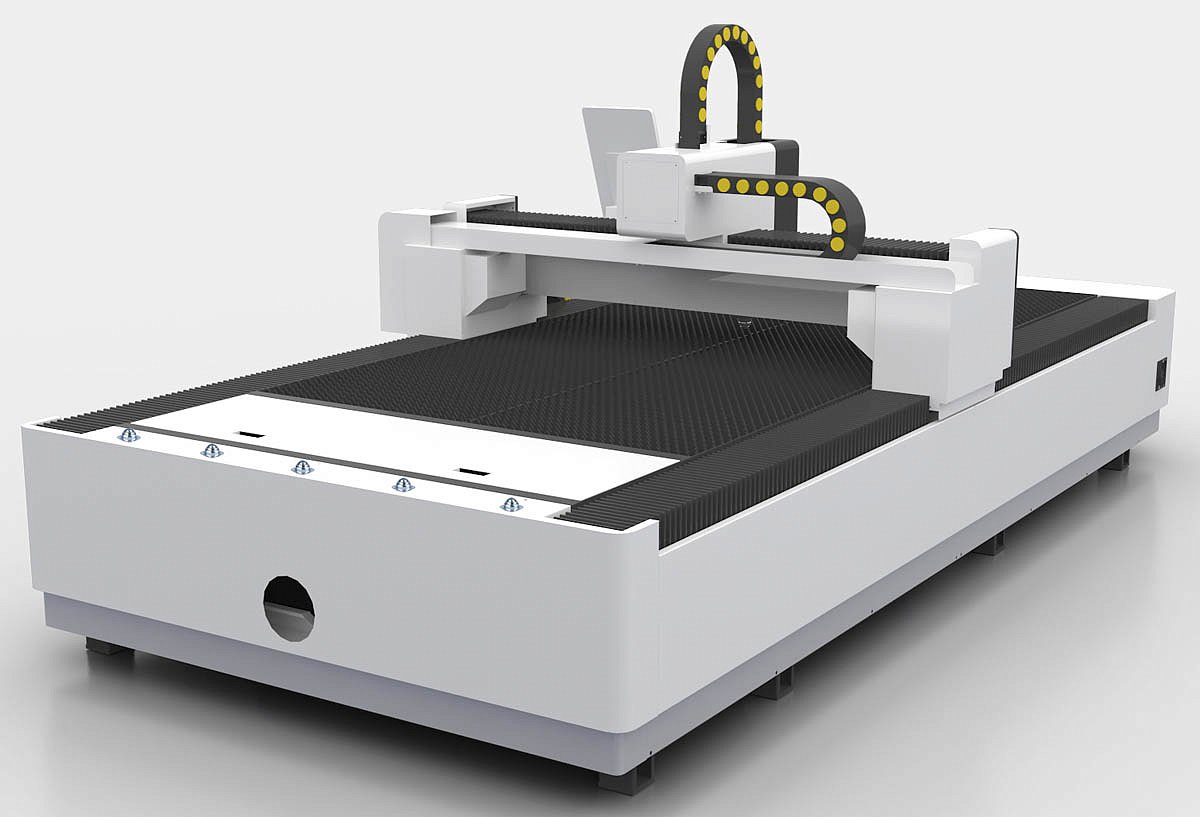

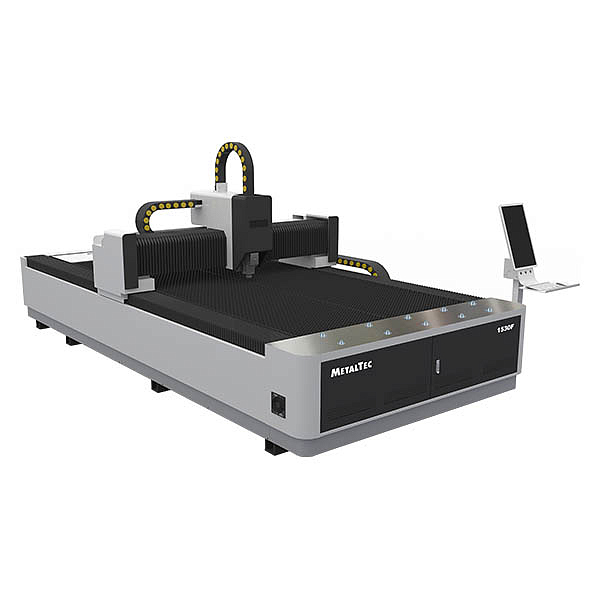

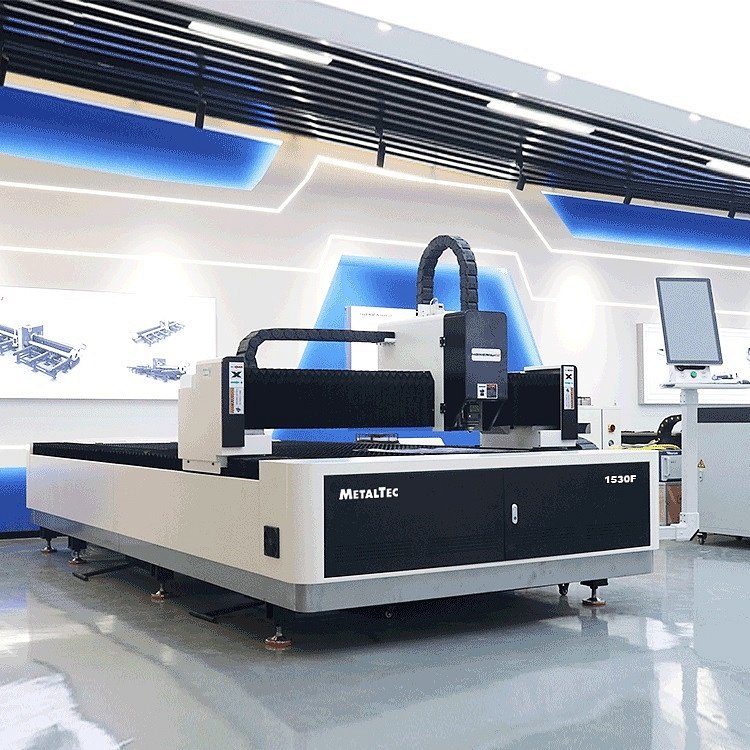

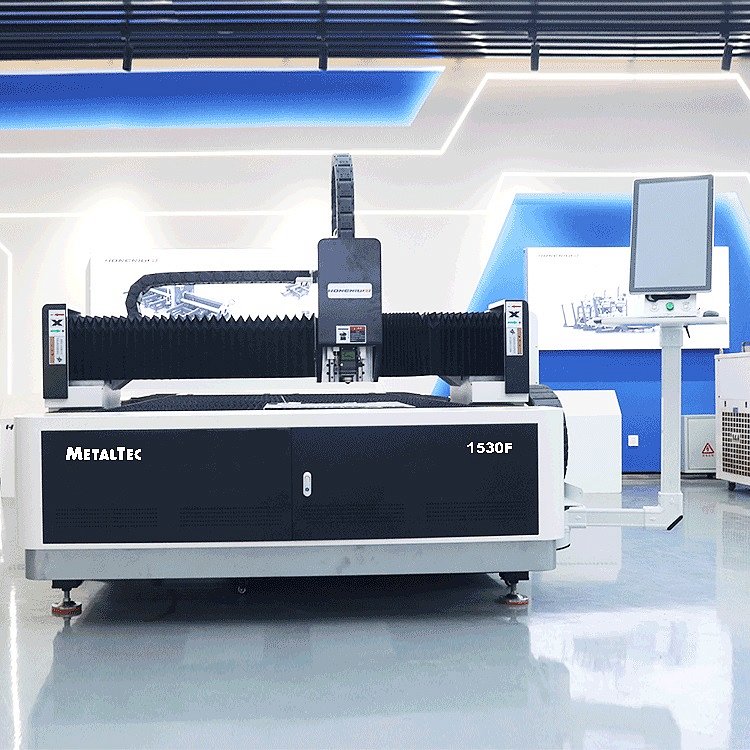

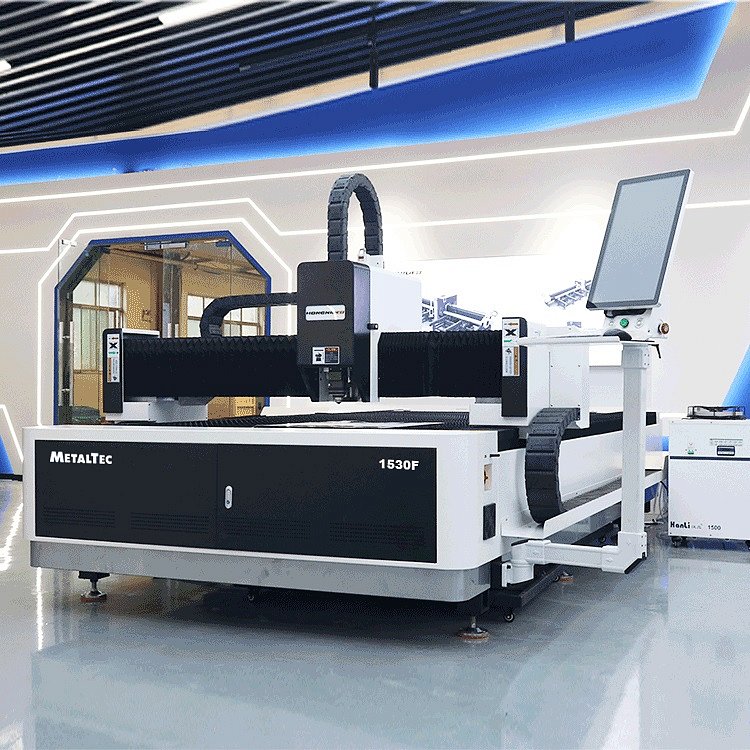

Оптоволоконный лазер Metaltec 1530F (3000W) в Екатеринбурге

Выполненные проекты

Поставка и пусконаладка оптоволоконного лазерного станка MetMachine LCM-3015 AIO (1500W)

ЗАКАЗЧИК: Для производство строительных металлических конструкций, изделий и их частей
ГОРОД: г. Омск, Омская область
ДАТА: 25.04.2025
Подробнее

Введение в эксплуатацию станка для лазерной резки MetalTec 1530F

ЗАКАЗЧИК: Для предприятия по резке рекламных материалов
ГОРОД: г. Омск, Омская область
ДАТА: 17.09.2024
Подробнее

Поставка и отгрузка станка HSG G3015X со сменными рабочими столами

ЗАКАЗЧИК: На производство электрогенераторов и трансформаторов
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 20.05.2024
Подробнее

Поставка оптоволоконного лазерного станка MetalTec 1560В (RAYCUS6000W) BN-1560

ЗАКАЗЧИК: Предприятие по производству строительных металлических конструкций, изделий и их частей
ГОРОД: г. Бийск, Алтайский край
ДАТА: 25.03.2024
Подробнее

Поставка оптоволоконного лазерного станка для резки металла MetMachine LCM-3015 Standart 1500W

ЗАКАЗЧИК: Предприятие по производству строительных металлических изделий
ГОРОД: Томск, Томская область
ДАТА: 06.03.2024
Подробнее

Характеристики

Производитель	Metaltec
Размер стола, мм	1530 x 3050
Длина рабочего стола, мм	3050
Ширина рабочего стола, мм	1530
Вид охлаждения	Чиллер HAN LI / S&A
Вид станка	Открытого типа
Датчик высоты	Автоматический
Назначение	Обработка листа
Направляющие по осям X, Y, Z	Линейные направляющие повышенной жесткости PEK (Тайвань) (квадратного сечения)
Напряжение, В	380
Передача по оси Z	Шарико-винтовая пара
Передача по осям X, Y	Двухприводные зубчатыe рейки LEITESEN (Тайвань)
Пневматические элементы	SMC (Япония)
Поддерживаемые форматы файлов	CAD, CorelDRAW, plt, AI, dxf
Редуктор	MOTOREDUCER / NIDEC-SHIMPO (Япония)
Система управления	RAYTOOLS AX3000
Смазка	Централизованная система смазки
Точность повторного позиционирования, мм	± 0,02
Точность позиционирования, мм	± 0,03
Ускорение	до 0,8 G
Элетрокомпоненты	OMRON (Япония) / SCHNEIDER (Франция)
Параметры резки
Максимальная скорость резки, м/мин	30
Минимальная ширина резки, мм	0,12
Максимальная скорость холостого хода, м/мин	85
Лазер
Тип лазера	Оптоволоконный лазер
Мощность лазера, Вт	3000
Длина волны лазера, нм	1070
Лазерная головка	RAYTOOLS (Автофокус)
Лазерный источник	Raycus
Мощность источника, Вт	3000
Срок работы лазера, ч	100 000
Двигатели
Двигатели по осям X, Y, кВт	Серводвигатель DELTA 0,75 (Тайвань)
Двигатель по оси Z, кВт	Серводвигатель DELTA 0,4 (Тайвань)
Габаритные размеры
Длина, мм	4400
Ширина, мм	2250
Высота, мм	1700
Вес, кг	1800

Комплектация

ЦЕЛЬНОСВАРНАЯ СТАНИНА

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LEITESEN (ТАЙВАНЬ)

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) / MOTOREDUCER (ФРАНЦИЯ)

ЛАЗЕРНЫЙ ИСТОЧНИК RAYCUS

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ DELTA (ТАЙВАНЬ)

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RAYTOOLS AX3000

УДАЛЕНИЕ ОТХОДОВ РЕЗКИ

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

СИСТЕМА ПЫЛЕУДАЛЕНИЯ 380V / 50Hz / 550W / 2900RPM

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН AIRTAC (ТАЙВАНЬ)

ПРОПОРЦИОНАЛЬНЫЙ КЛАПАН SMC (ЯПОНИЯ)

Описание товара

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec 1530 F (3000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

ОСОБЕННОСТИ СТАНКА:

Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.

Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.

Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.

Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.

Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

Конструктивные особенности

	ЦЕЛЬНОСВАРНАЯ СТАНИНА Станки лазерной резки MetalTec имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
	ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LEITESEN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании LEITESEN (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
	ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) / MOTOREDUCER (ФРАНЦИЯ) Преимущества планетарного редуктора: Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов Не требуют обслуживания в процессе эксплуатации
	ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «RAYCUS»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ DELTA (ТАЙВАНЬ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
	ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools (Швейцария), с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
	КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RAYTOOLS AX3000 Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
	УДАЛЕНИЕ ОТХОДОВ РЕЗКИ Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.
	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.
