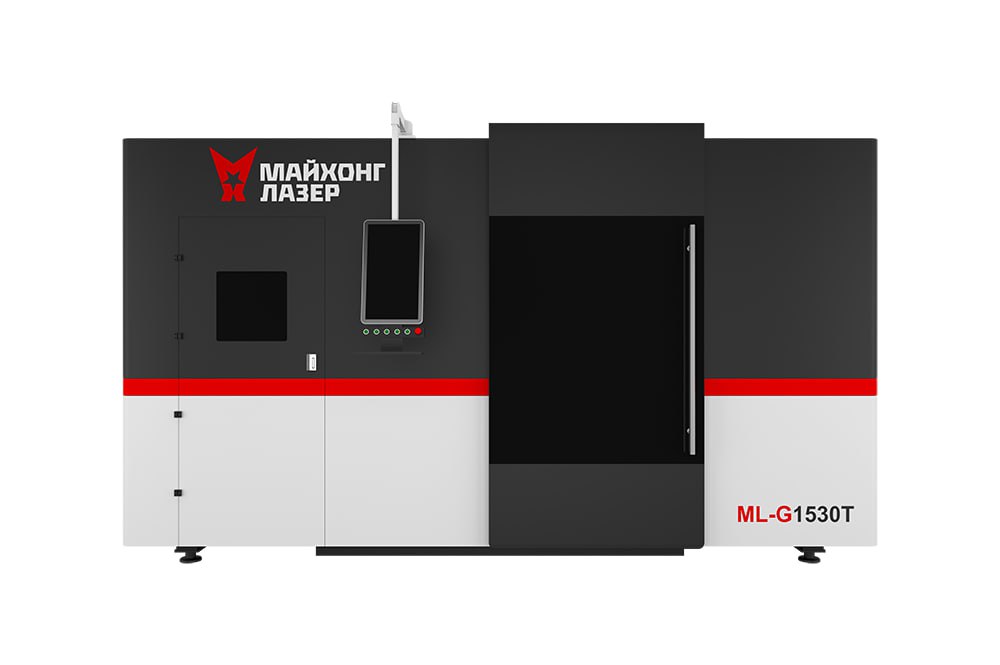

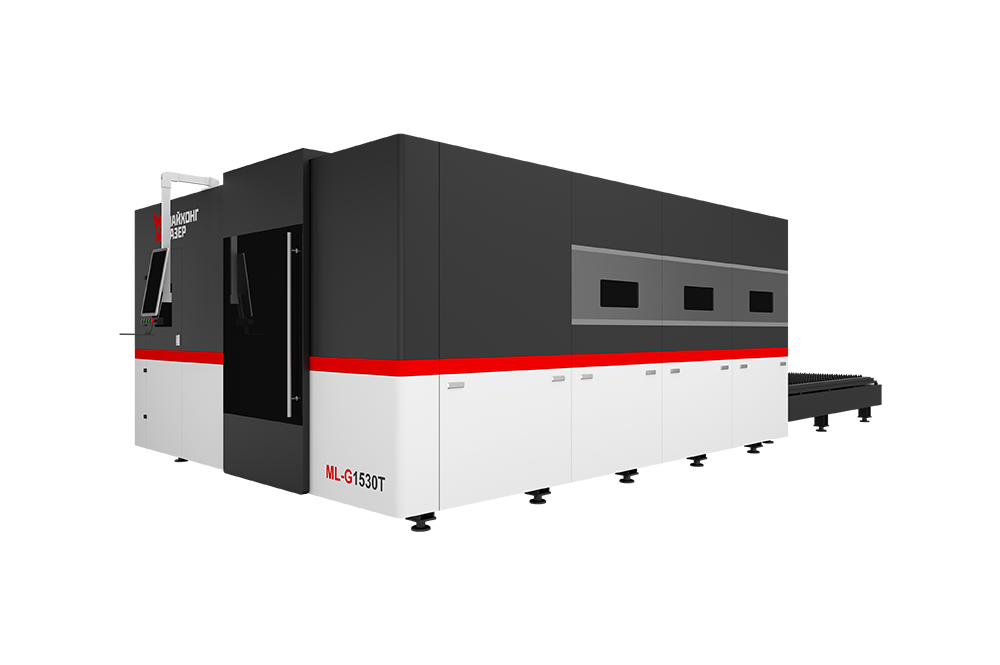

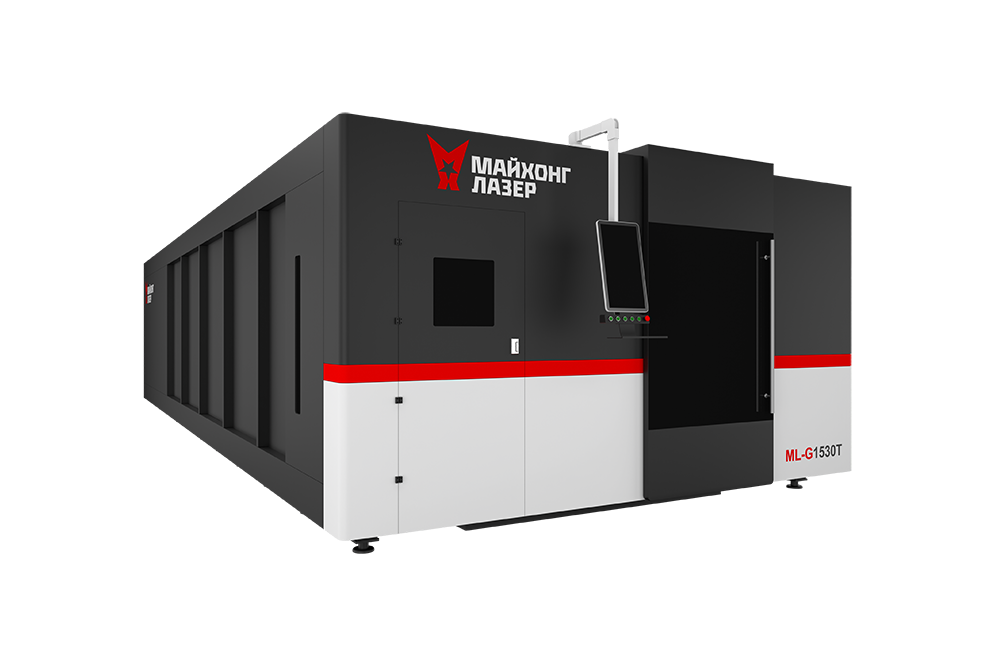

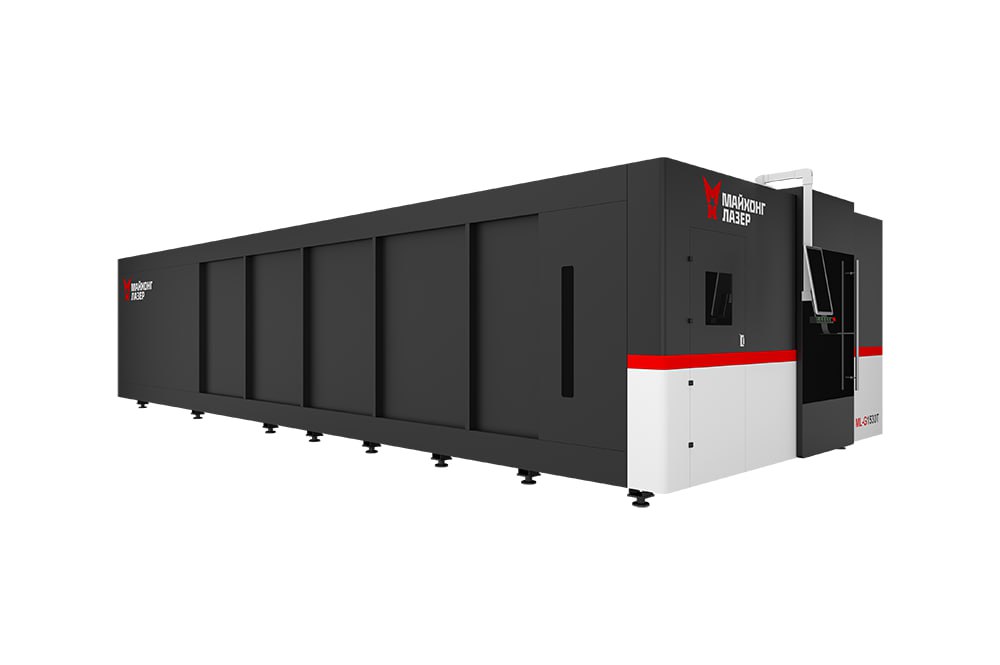

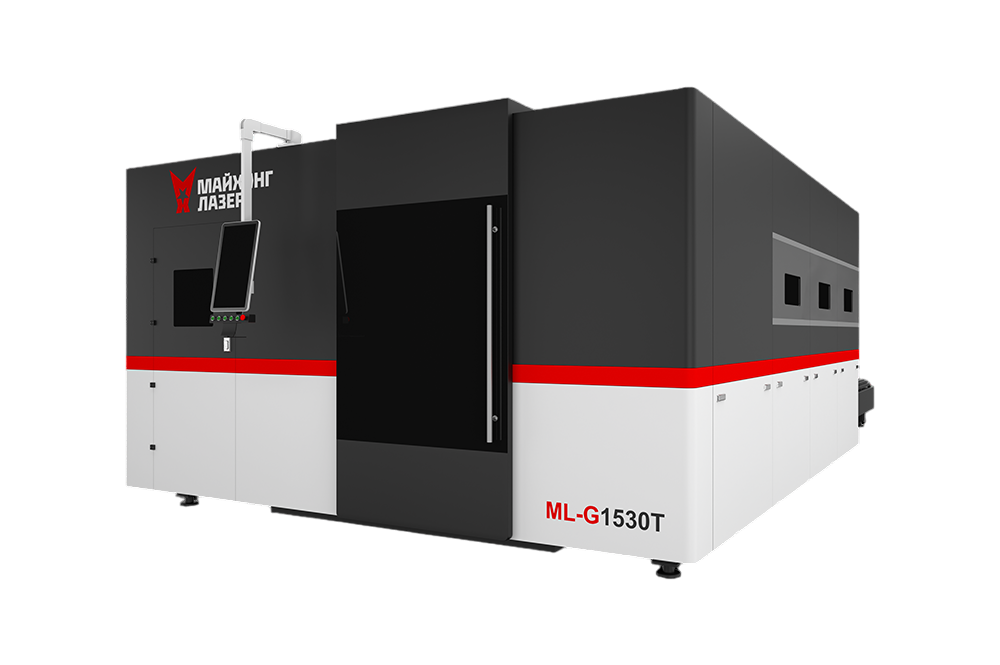

Оптоволоконный лазер Майхонг МL1560TEL-1,5kW в Екатеринбурге

Программное обеспечение

Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя.

• пауза;
• обратный ход по контуру;
• быстрый переход к любой врезке;
• быстрое изменение точки врезки;
• начало резки с любого места контура;
• оптимальный выбор начала резки контура;
• расчёт динамических параметров перемещений;
• контроль соответствия обрабатываемой детали исходному чертежу;
• быстрая загрузка готовых чертежей и программ и пр.
• Режимы прожига, гравировки и резки настраиваются оператором по отдельности до начала резки. Оператору не придется останавливать процесс обработки материала, чтобы перенастроить станок и ввести новые установки, т.к. переключение между режимами происходит автоматически, что увеличивает производительность раскройного комплекса.

Для получения качественных острых и прямых углов мощность лазерного излучения автоматически регулируется в зависимости от скорости передвижения оптической головки. При нулевой скорости движения оптической головки (в момент остановки на углу) выходная мощность излучения равняется минимальной мощности, заданной в настройках, что предотвращает выгорание углов.

Для указанных в библиотеке материалов ПО CypCut производит автоматический расчет времени обработки деталей, полезного использования материала, количества деталей; стоимости одного часа резки, одного метра реза, одной пробивки. Полученные данные существенно упрощают расчет стоимости отдельных деталей и сборок, например, при резке сторонних заказов и расчете себестоимости продукции и отходов.

Функция перемещения прыжками в процессе резки, функция обратной резки, позволяющая вернуться к не прорезанному участку в случае нарушения условий процесса, линейная /круговая интерполяция и функция компенсации ширины реза, функция автоматического или ручного комбинирования.

Во встроенной библиотеке материалов хранятся рекомендуемые настройки станка под определенный материал. Есть функция создания новых материалов. При выборе материала из библиотеки происходит автоматическая загрузка параметров в модули станка. Таким образом, вы избавляетесь от необходимости рутинного ввода различных значений и экономите своё время, повышая производительность.

Функция дистанционной диагностики неисправностей систем станка позволяет свести к минимуму время простоя станка и исключить выездные расходы в случае решения сервисных вопросов, связанных с неправильной настройкой оборудования.

• Управление и настройка необходимых узлов лазерного комплекса;
• Отдельные параметры режимов раскроя и врезки;
• Автоматическая оптимизация задания раскроя;
• Улучшенная функция перфорации - FLYCUT;
• Оптимальное расположение деталей - NESTING;
• Функция охлаждения контура реза - LEADPOS;
• Функция микро-перемычек - MICROJOINT;
• Функция обработки сложных контуров - PULSECUT;
• Функция вырезки контуров, лежащих на одной прямой - LINESECUT;
• Управление параметрами лазерного источника;
• Защита режущей головы;
• Дистанционная диагностика;
• Дружелюбный интерфейс.

Автоматическая оптимизация задания раскроя включает в себя ряд автоматических функций ПО:

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой, и после режущая голова в высоком темпе, проходит весь лист по определённой прямой. Данная функция значительно экономит время обработки при перфорации листа.

Технология NESTING

Позволяет разместить, максимально необходимое количество деталей на обрабатываемом листе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология LEAD POS

Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для раскроя металла на низких скоростях, углах и мелких элементах.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Технология PULSECUT

Технология PulSeCut предназначена для высококачественной обработки сложных контуров. Функция позволяет обрабатывать определённые участки контуров (углы, близко расположенные участки) в импульсном режиме. Переключение между PulSeCut и обычным режимом осуществляется автоматически в соответствии с настройками. PulSeCut позволяет установке переключаться между непрерывным и импульсными режимами резки даже в пределах одного контура.

Программное обеспечение TubePro предназначен для профессиональной лазерной резки труб, поддерживает обработку труб различной формы. Может работать с программным обеспечением для раскроя TubesT, обеспечивая настройку техники, расширенное создание траекторий и раскрой для стандартных и специальных производственных нужд.

Возможности системы:

Автоматический поиск центра трубы

TubePro обнаруживает и корректировать отклонение трубы от центра вращения патрона, чтобы гарантировать высокую точность резки.

Заготовка и плавающие координаты

В работе используется фиксированная нулевая точка, используемого при производстве обработанной трубы, например, при пробивании отверстий в обрезанной трубе. Плавающий режим берет нулевую точку там, где она стоит и позволяет пользователю свободно запускать производство.

Семиосевая подача труб

Поддерживает 3-х опорную конструкцию 7-осевого рычажного механизма. Два подвижных патрона и один фиксированный патрон между ними могут подавать трубы в процессе производства, обеспечивая нулевые отходы и экономию материала.

Поддержка заготовки

Длинная труба изгибается под действием силы тяжести, поэтому ее должны поддерживаться держатели. TubePro может управлять держателями вверх или вниз в соответствии с положением патрона, а также поддерживает функцию сигнализации для безопасности. Функция может использоваться для разгрузки деталей.

Оптимальная резка углов

TubePro разработал технику, которая помогает справляться с трудностями при резке углов. Правильная настройка технологии углов, включая давление газа, пиковую мощность лазера и рабочий цикл, улучшит эффективность и качество резки углов.

Активный контроль при резке углов

Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует перспективную стратегию для управления подъемом и опусканием лазерной головки при повороте угла, заранее рассчитывая путь подъема через файл резки.

Быстрый прыжок

TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYB, пока лазерная головка перемещается по следующей траектории для достижения высокой эффективности производства.

Обработка труб и профилей произвольной формы

Помимо стандартной трубы, таких как квадратная и круглая труба, система поддерживает обработку профилей произвольной формы: U / L / H / T, круглых, овальных и многоугольных и т.д.
