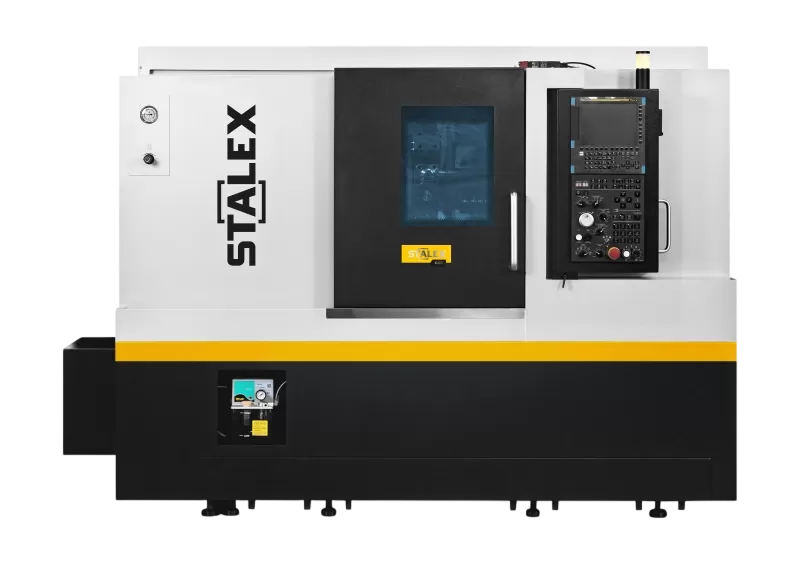

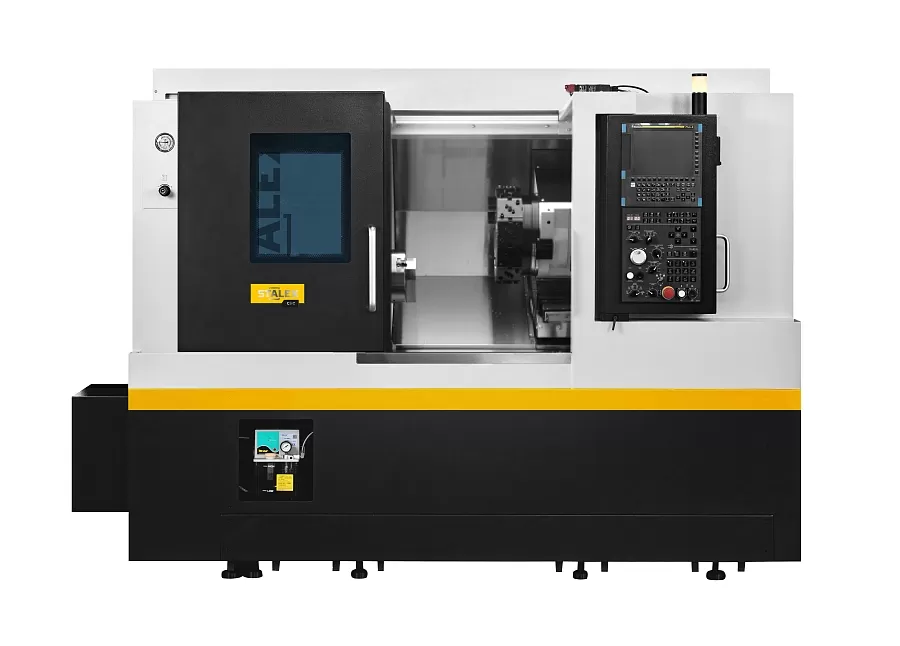

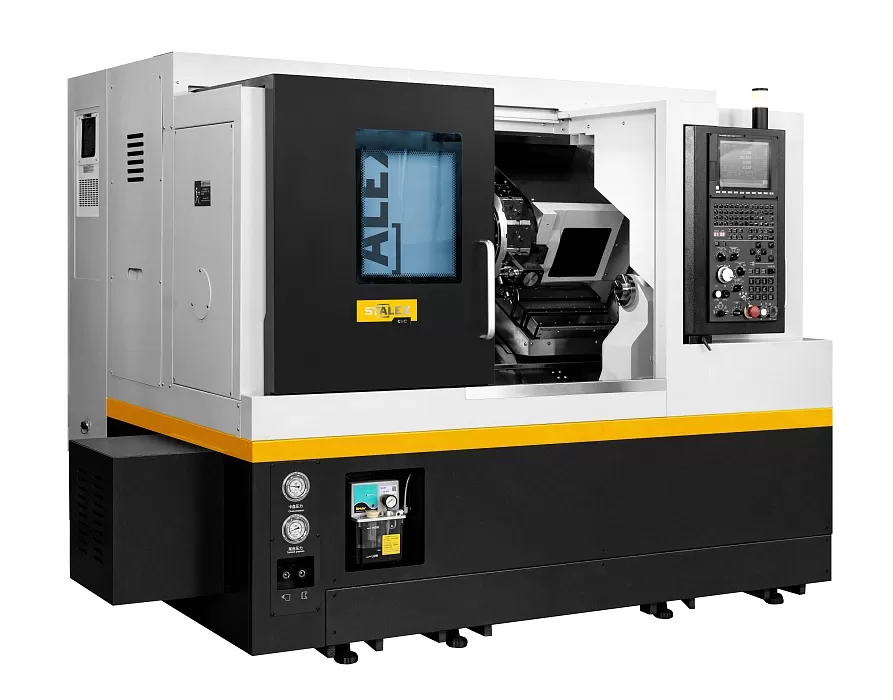

Токарный станок с ЧПУ по металлу STALEX ST-205 в Екатеринбурге

Станки с ЧПУ токарного типа серии ST с револьверной головкой, токарно-фрезерные комбинированные станки, а также двухшпиндельные токарно-фрезерные комбинированные станки – это высокопроизводительные машины, представляющие собой современную высокоэффективную разработку. Данная серия станков объединяет передовые отраслевые конструкторские решения и технологии обработки. Станок изготовлен по платформенной и модульной схеме, что позволяет за счет различных комбинаций компонентов реализовать широкие возможности токарно-фрезерной обработки. Станок имеет компактную конструкцию при сохранении удобного рабочего пространства. Узлы и компоненты обладают высокой степенью взаимозаменяемости между различными моделями, обеспечивая широкие возможности для масштабирования. Предусмотрены интерфейсы для подключения различных дополнительных модулей автоматизации, таких как колонна для роботизированной загрузки и разгрузки, автоматическая дверь, устройство автоматического приема деталей, инструментальный щуп, система онлайн-контроля заготовок, транспортер для готовых изделий, линейные шкалы и т. д. Это облегчает последующее расширение функциональности и позволяет пользователю добиться высокой производительности при оптимальных затратах. Преимущества

• Используется коробчатая горизонтальная станина литой конструкции с низким уровнем вибраций и высокой жесткостью, обладающая превосходными механическими характеристиками и стабильной точностью;
• В стандартной комплектации используется надежный механический шпиндель втулочного типа, а в качестве опции доступен высокомоментный шпиндель с прямым приводом и принудительным охлаждением. Пользователь может выбирать конфигурацию в зависимости от реальных условий эксплуатации;
• Разработанная компанией интегрированная суппортная револьверная головка оснащена трехсегментным дуговым кулачковым механизмом, обеспечивающим высокую точность позиционирования и отличную стабильность. Стандартная конструкция головки выдерживает давление охлаждающей жидкости до 70 кг/см², что удобно для последующего подключения систем высоконапорного охлаждения или высоконапорного отрыва стружки;
• Во всех подающих осях используются роликовые линейные направляющие с высокой жесткостью. Винтовые пары подающих осей выполнены с предварительно нагруженными двойными гайками и проходят предварительное растяжение;
• Опционально устанавливаемая гидравлическая задняя бабка может быть оснащена функцией определения положения; она обладает высокой выталкивающей силой, а ее ход легко регулируется;
• Модульная конструкция и широкие возможности расширения позволяют эффективно решать любые задачи – от базовой трехосевой токарной обработки до работы с сервоприводной или гидравлической задней бабкой, двухшпиндельной обработки с противоположной стороны, а также токарно-фрезерной обработки с осью Y – все это реализовано в станках серии ST;
• Конструкция станка специально адаптирована для автоматизации загрузки и разгрузки: предусмотрены интерфейсы для установки колонн манипуляторов, лотков и складов заготовок, что обеспечивает удобство как для предварительного оснащения, так и для последующего добавления различных видов загрузочно-разгрузочных роботов.

Перечень производителей основных узлов

• Система ЧПУ | Fanuc (Япония)
• Привода по осям Х, Z | Fanuc (Япония)
• Главный двигатель | Fanuc (Япония)
• Шпиндель | От производителя (Китай)
• Усиленная револьверная головка | От производителя (Китай)
• ШВП | PMI / THK(Тайвань)
• Подшипники шпинделя | SKF / NSK / KOYO (Япония)
• Подшипники ШВП | SKF / NSK / KOYO (Япония)
• Гидравлический патрон, гидравлический цилиндр | AUTOGRIP (Тайвань) , Auto chuck (China)
• Стружечный конвейер | QIWO (Китай)
• Клиновой ремень | GATES / BANDO / Mitsubishi (США / Япония)
• Система смазки | ISHAN (Тайвань)
• Гидравлическая система | HYKO (Китай)
• Кондиционер электрошкафа | WINHEE (Китай)
• Основные электрические компоненты | Schneider (Франция)
