Характеристики:
Производитель
Система ЧПУ
Fanuc 0i
Диаметр обточки над станиной, мм
630
Частота шпинделя, об/мин
4500
Max частота шпинделя, об/мин
4500
Конус шпинделя
A2-6
Мощность главного двигателя, кВт
11/15
Запросить цену
Характеристики
| Производитель | STALEX | |
| Система ЧПУ | Fanuc 0i | |
| Диаметр обточки над станиной, мм | 630 | |
| Мощность главного двигателя, кВт | 11/15 | |
| Внутренний Ø тяговой трубы, мм | 52 | |
| Макс. Ø обточки над суппортом | 300 | |
| Макс. диаметр обработки, мм (вал) | 370 | |
| Макс. длина обработки, мм (вал) | 530 | |
| Максимальная скорость подачи X/Z, м/мин | 30 | |
| Округлость обрабатываемой детали, мм | 0,003 | |
| Точность обработки | IT6 | |
| Точность повторного позиционирования, мм | 0,002(Х)/0,004(Z) | |
| Точность позиционирования, мм | 0,005(Х)/0,008(Z) | |
| Шероховатость, мкм | Ra 0,4 ~ 1,6 | |
| Шпиндель | ||
| Частота шпинделя, об/мин | 4500 | |
| Max частота шпинделя, об/мин | 4500 | |
| Конус шпинделя | A2-6 | |
| Ø патрона, дюйм (мм) | 8 (200) | |
| Ø проходного отверстия в шпинделе, мм | 63 | |
| Перемещение по осям | ||
| Макс. перемещение по оси X, мм | 185+10 | |
| Макс. перемещение по оси Z, мм | 540 | |
| Габаритные размеры | ||
| Длина, мм | 2685 | |
| Ширина, мм | 1750 | |
| Высота, мм | 1745 | |
| Вес, кг | 4280 | |
| Инструментальный резцедержатель | ||
| Инструментальный магазин | Револьверная головка с сервоприводом | |
| Кол-во позиций инструмента, шт | 12 | |
| Макс. размер инструмента, мм | 25 х 25 | |
| Макс. Ø инструмента, мм | 40 | |
| Задняя бабка | ||
| Ø пиноли задней бабки, мм | 56 | |
| Конус пиноли задней бабки | A2-5 | |
| Смещение задней бабки, мм | 520 | |
Комплектация
Стандартная комплектация- Система ЧПУ FANUC
- 8 или 12 позиционная сервоуправляемая револьверная головка
- 8-дюймовый полый гидравлический патрон
- Энергосберегающая гидравлическая система
- Импортные прецизионные шарико-винтовые пары и направляющие
- Теплообменник электрошкафа
- Импортные электрические компоненты
- Устройство автоматической смазки
- Охладительное устройство
- Трехцветная сигнальная лампа
- Полностью закрытый защитный кожух
- Железная прокладка станка
Опции (по выбору)
- Задняя бабка с сервоприводом
- Гидравлическая задняя бабка
- Автоматическое устройство для отвода стружки и тележка для съема стружки
- Автоматический инструментальный щуп
- Автоматическое устройство приема заготовок и транспортер для деталей
- Автоматическая система подачи длинных прутков
- Устройство для измерения заготовки в режиме реального времени
- Модуль манипулятора для автоматической загрузки и выгрузки
- Модуль автоматической двери верхней подачи заготовок
- Модуль автоматической двери для фронтальной подачи заготовок
- Оптическая линейка
- Система ЧПУ: Siemens, Syntec, Mitsubishi

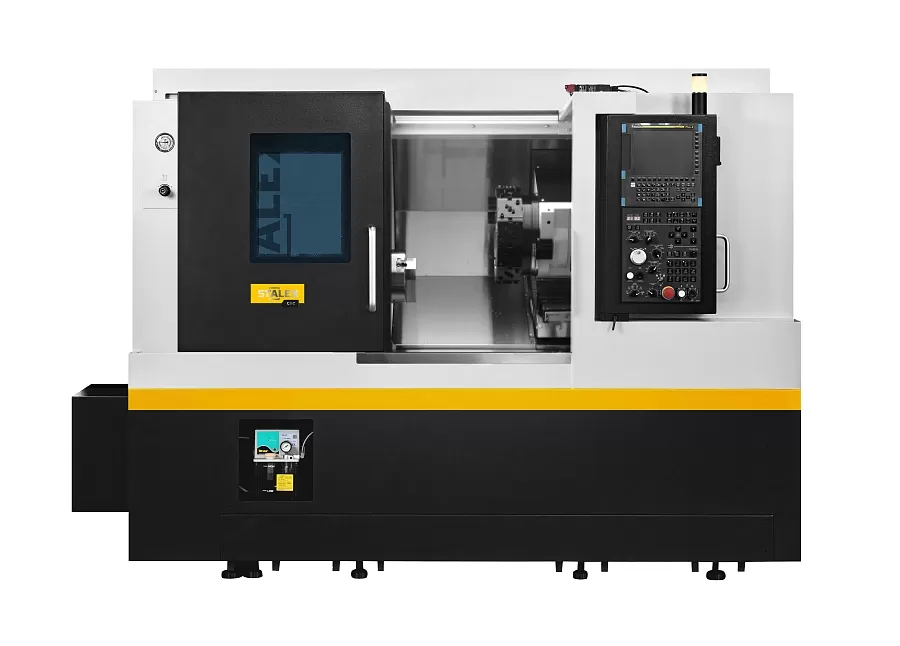

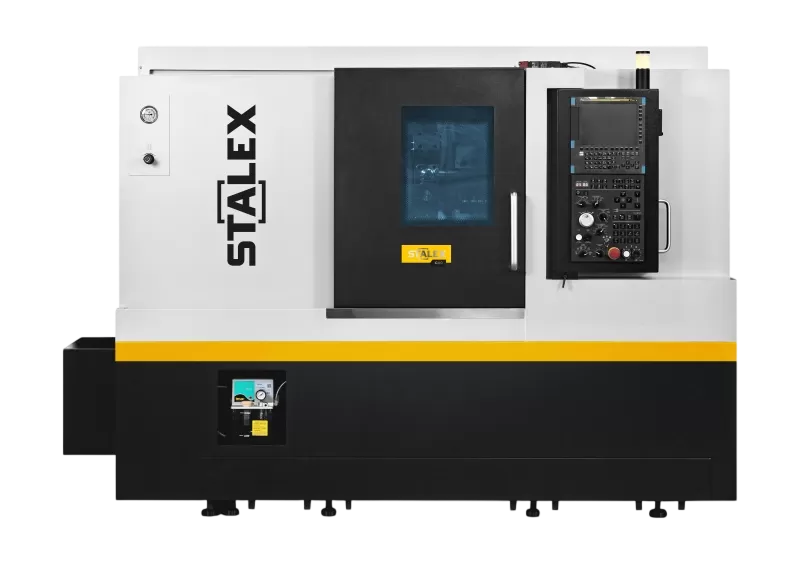

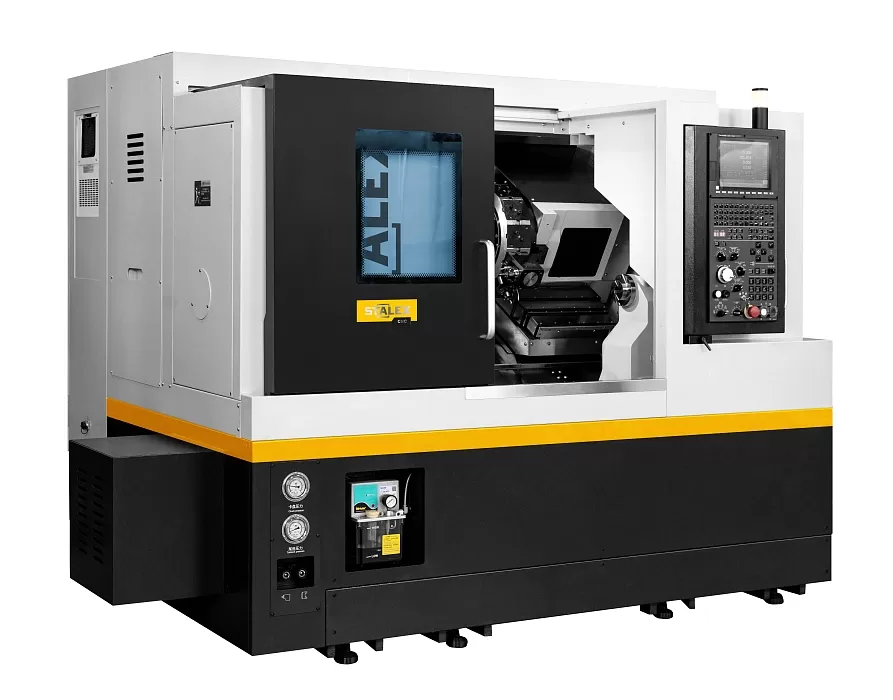

Описание товара
Станки с ЧПУ токарного типа серии ST с револьверной головкой, токарно-фрезерные комбинированные станки, а также двухшпиндельные токарно-фрезерные комбинированные станки – это высокопроизводительные машины, представляющие собой современную высокоэффективную разработку. Данная серия станков объединяет передовые отраслевые конструкторские решения и технологии обработки. Станок изготовлен по платформенной и модульной схеме, что позволяет за счет различных комбинаций компонентов реализовать широкие возможности токарно-фрезерной обработки. Станок имеет компактную конструкцию при сохранении удобного рабочего пространства. Узлы и компоненты обладают высокой степенью взаимозаменяемости между различными моделями, обеспечивая широкие возможности для масштабирования. Предусмотрены интерфейсы для подключения различных дополнительных модулей автоматизации, таких как колонна для роботизированной загрузки и разгрузки, автоматическая дверь, устройство автоматического приема деталей, инструментальный щуп, система онлайн-контроля заготовок, транспортер для готовых изделий, линейные шкалы и т. д. Это облегчает последующее расширение функциональности и позволяет пользователю добиться высокой производительности при оптимальных затратах.
Преимущества
- Используется коробчатая горизонтальная станина литой конструкции с низким уровнем вибраций и высокой жесткостью, обладающая превосходными механическими характеристиками и стабильной точностью;
- В стандартной комплектации используется надежный механический шпиндель втулочного типа, а в качестве опции доступен высокомоментный шпиндель с прямым приводом и принудительным охлаждением. Пользователь может выбирать конфигурацию в зависимости от реальных условий эксплуатации;
- Разработанная компанией интегрированная суппортная револьверная головка оснащена трехсегментным дуговым кулачковым механизмом, обеспечивающим высокую точность позиционирования и отличную стабильность. Стандартная конструкция головки выдерживает давление охлаждающей жидкости до 70 кг/см², что удобно для последующего подключения систем высоконапорного охлаждения или высоконапорного отрыва стружки;
- Во всех подающих осях используются роликовые линейные направляющие с высокой жесткостью. Винтовые пары подающих осей выполнены с предварительно нагруженными двойными гайками и проходят предварительное растяжение;
- Опционально устанавливаемая гидравлическая задняя бабка может быть оснащена функцией определения положения; она обладает высокой выталкивающей силой, а ее ход легко регулируется;
- Модульная конструкция и широкие возможности расширения позволяют эффективно решать любые задачи – от базовой трехосевой токарной обработки до работы с сервоприводной или гидравлической задней бабкой, двухшпиндельной обработки с противоположной стороны, а также токарно-фрезерной обработки с осью Y – все это реализовано в станках серии ST;
- Конструкция станка специально адаптирована для автоматизации загрузки и разгрузки: предусмотрены интерфейсы для установки колонн манипуляторов, лотков и складов заготовок, что обеспечивает удобство как для предварительного оснащения, так и для последующего добавления различных видов загрузочно-разгрузочных роботов.
- Система ЧПУ | Fanuc (Япония)
- Привода по осям Х, Z | Fanuc (Япония)
- Главный двигатель | Fanuc (Япония)
- Шпиндель | От производителя (Китай)
- Усиленная револьверная головка | От производителя (Китай)
- ШВП | PMI / THK(Тайвань)
- Подшипники шпинделя | SKF / NSK / KOYO (Япония)
- Подшипники ШВП | SKF / NSK / KOYO (Япония)
- Гидравлический патрон, гидравлический цилиндр | AUTOGRIP (Тайвань) , Auto chuck (China)
- Стружечный конвейер | QIWO (Китай)
- Клиновой ремень | GATES / BANDO / Mitsubishi (США / Япония)
- Система смазки | ISHAN (Тайвань)
- Гидравлическая система | HYKO (Китай)
- Кондиционер электрошкафа | WINHEE (Китай)
- Основные электрические компоненты | Schneider (Франция)
