Артикул: TC 70/2100
Характеристики:
Производитель
Система ЧПУ
Fanuc 0i
Расстояние между центрами, мм
2100
РМЦ, мм
2100
Макс. Ø заготовки над станиной, мм
780
Частота шпинделя, об/мин
2000
Max частота шпинделя, об/мин
2000
Запросить цену
Характеристики
| Производитель | Metaltec | |
| Система ЧПУ | Fanuc 0i | |
| Расстояние между центрами, мм | 2100 | |
| РМЦ, мм | 2100 | |
| Макс. Ø заготовки над станиной, мм | 780 | |
| Мощность главного двигателя, кВт | 22,0 | |
| Ø обработки | 550 мм | |
| Ø отверстия в гидравлич. патроне, мм | 92 | |
| Блок для расточного инструмента, мм | Ø 50 | |
| Время смены инструмента, сек | 0,55 | |
| Крутящий момент X,Y сервомотор, Нм | 12 | |
| Кулачки | 3 шт. | |
| Макс. Ø заготовки над суппортом, мм | 500 | |
| Мощность двигателя, Вт | 22000 | |
| Мощность насоса СОЖ, кВт | 0,75 | |
| Мощность приводного инструмента, кВт | 5,5 / 7,5 | |
| Объем потока СОЖ, л/мин | 66,7 | |
| Округлость обрабатываемой детали, мм | 0,0025 / Ø 75 | |
| Ось С индексация | ≤0.003° | |
| Плоскостность обрабатываемой детали, мм | 0,010 / Ø200 | |
| Поворот на 30 градусов, сек. | 0,15-0,2 | |
| Повторяемость оси С | ≤0.003° | |
| Повторяемость, мм | ±0.004 | |
| Постоянство диаметра обрабатываемой детали, мм | 0,010 / Ø150 | |
| Способ привода | Гидравлический | |
| Станина | Наклонная | |
| Тип направляющих | Качения | |
| Точность обработки | IT6 | |
| Точность позиционирования, мм | 0,008 (X) / 0,008 (Z) | |
| Ускоренное перемещение по осям X / Z, м/мин | 12 / 12 | |
| Цанга | ER32 | |
| Частота вращения приводного инструмента, об/мин | 5000 | |
| Шарико-винтовые пары | 5008 / 6312 | |
| Шероховатость обрабатываемой поверхности | Ra 1,6 µm | |
| Ширина направляющих (X/Z) | 55/55 | |
| Шпиндель | ||
| Частота шпинделя, об/мин | 2000 | |
| Max частота шпинделя, об/мин | 2000 | |
| Диаметр проходного отверстия шпинделя, мм | 105 | |
| Ø патрона, дюйм (мм) | 12 (300) | |
| Торец шпинделя | А2-11 | |
| Задняя бабка | ||
| Ход пиноли задней бабки, мм | 150 | |
| Ø пиноли задней бабки, мм | 150 | |
| Конус пиноли задней бабки | MT5 | |
| Смещение задней бабки, мм | 1900 | |
| Суппорт | ||
| Перемещение суппорта по оси Y, мм | +/- 75 (устанавливается опционально) | |
| Перемещение суппорта по оси Z, мм | 2000 | |
| Перемещение суппорта по оси Х, мм | 350 | |
| Габаритные размеры | ||
| Длина, мм | 5800 | |
| Ширина, мм | 2250 | |
| Высота, мм | 2500 | |
| Вес, кг | 10100 | |
| Инструментальный резцедержатель | ||
| Инструментальный магазин | Револьверная голова с приводным инструментом | |
| Макс. размер инструмента, мм | 32 х 32 | |
| Кол-во позиций инструментального магазина, шт | 12 | |
Описание товара

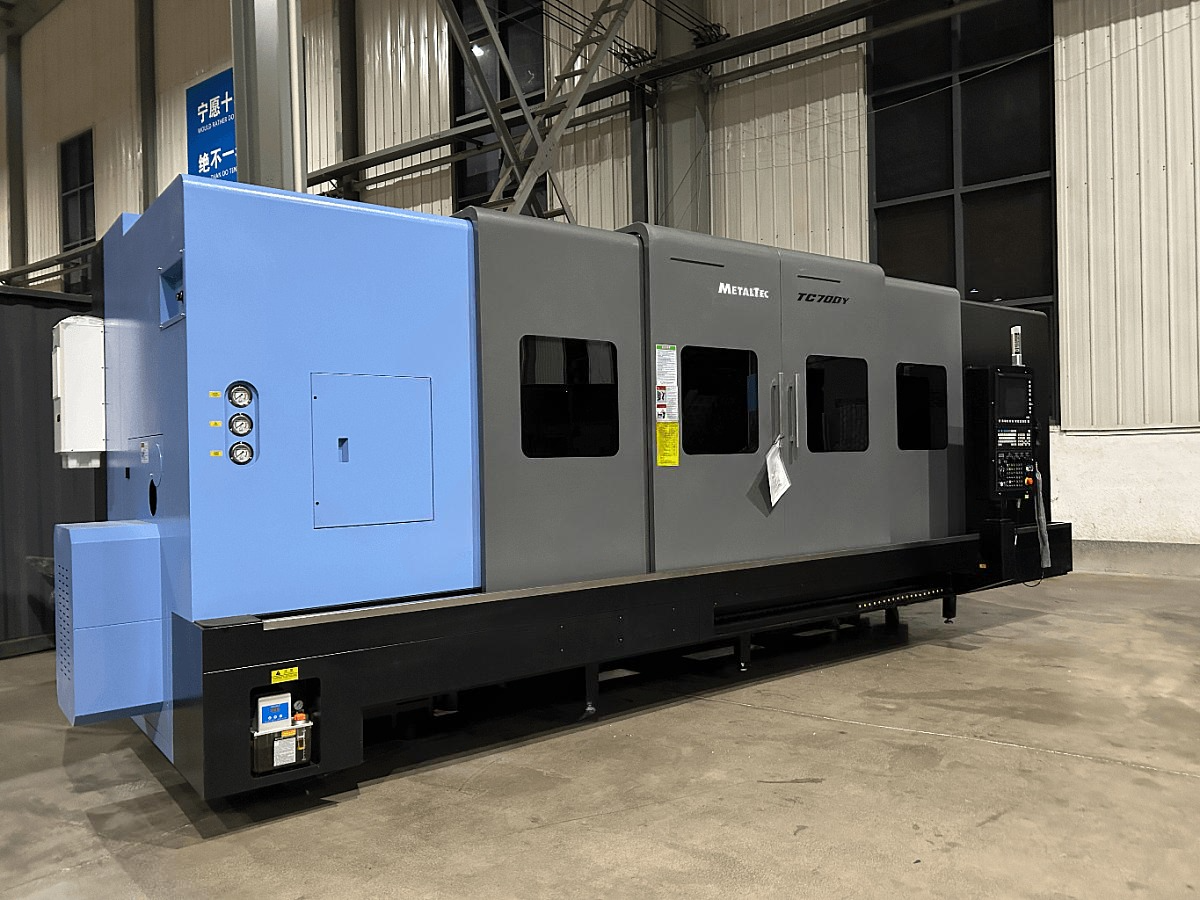

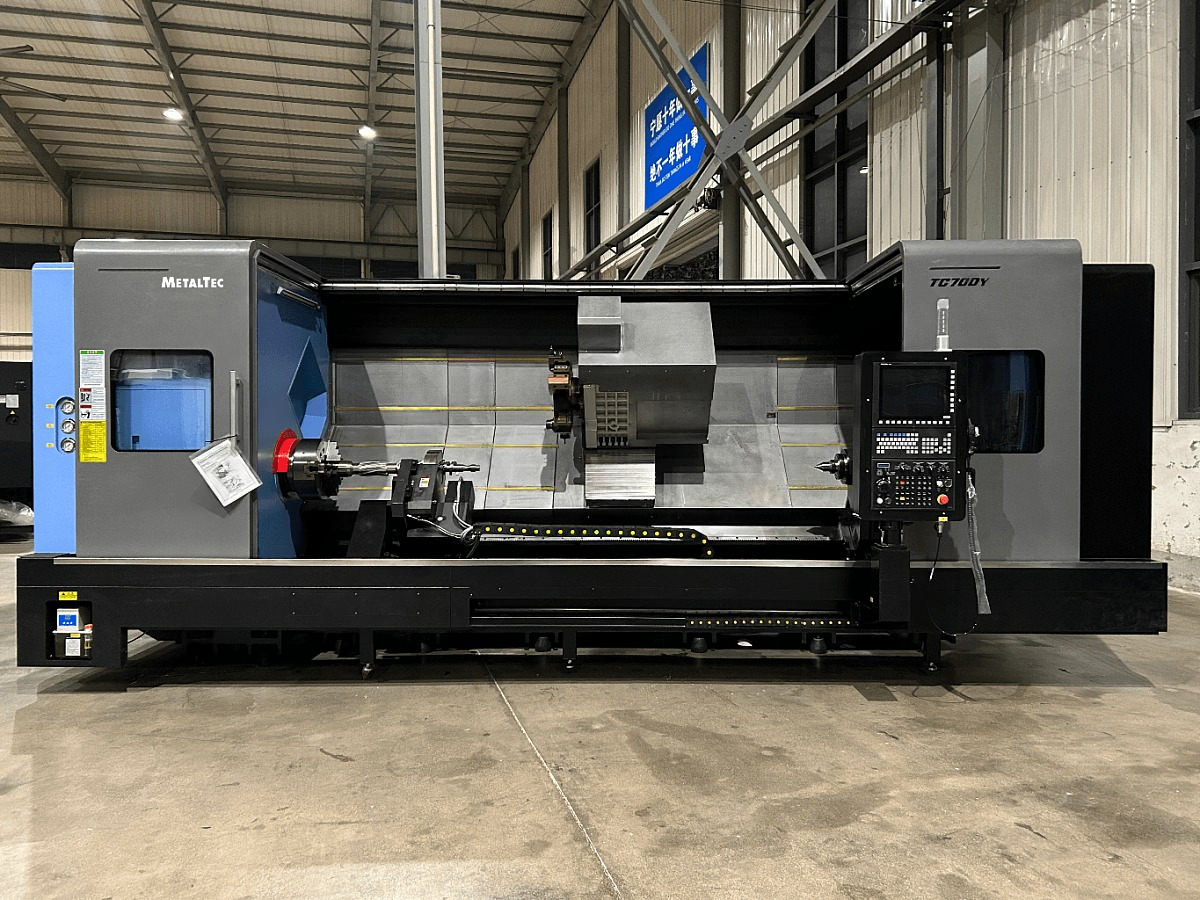

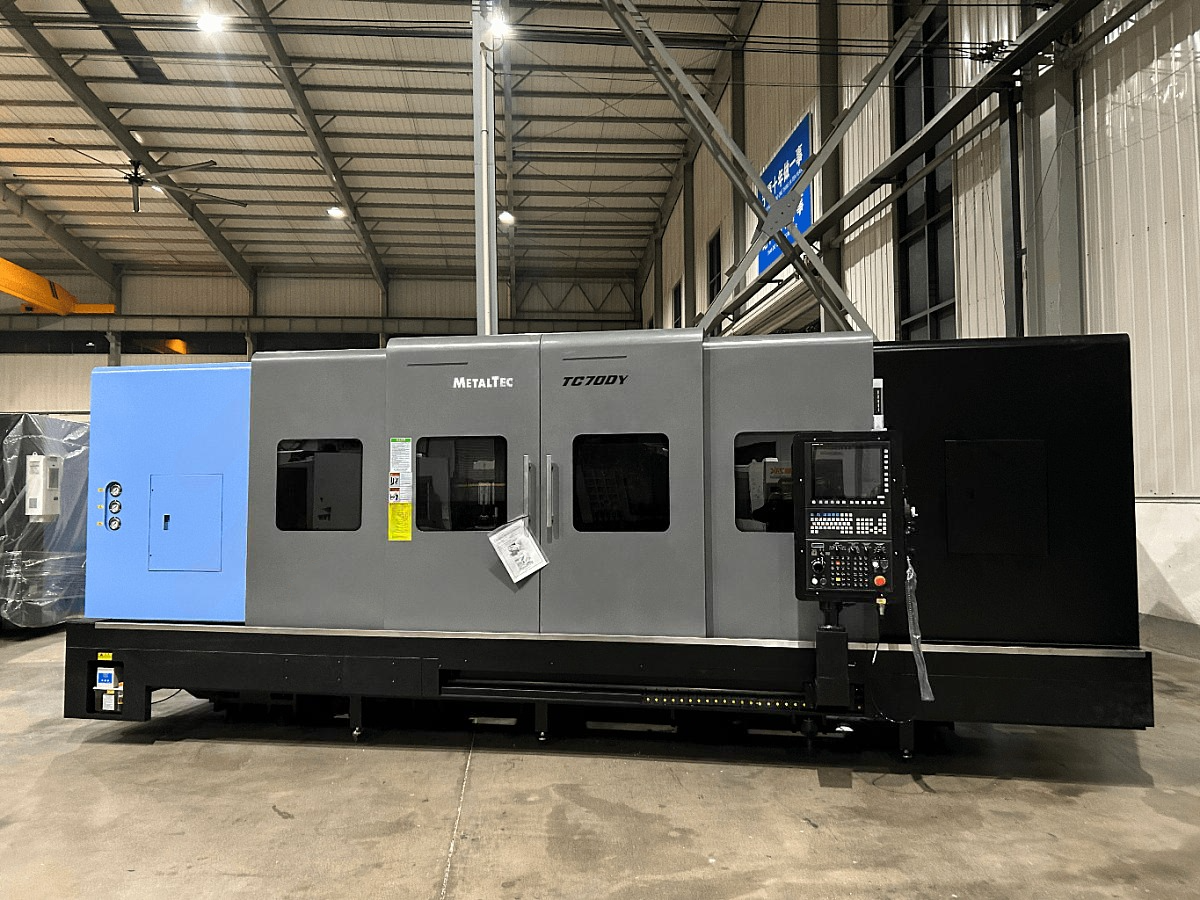

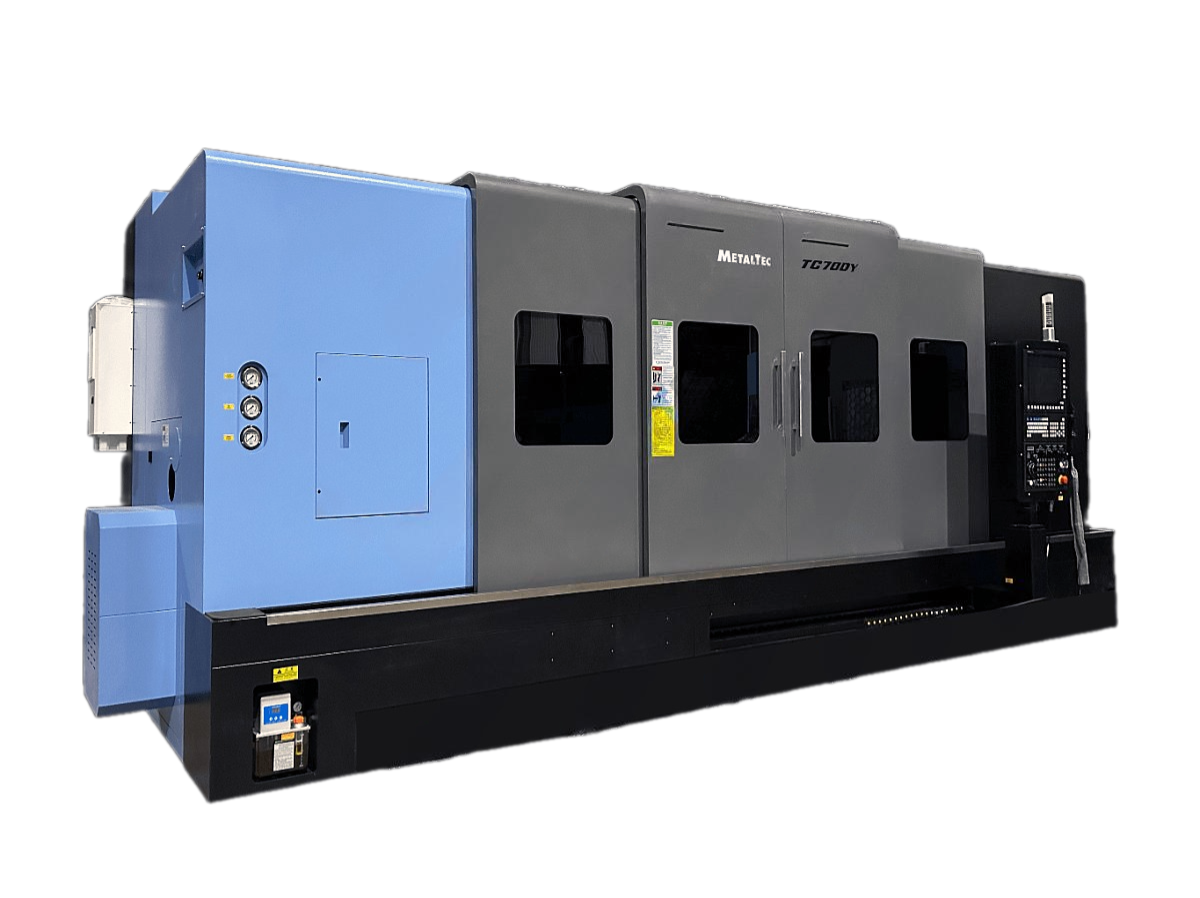

Токарный станок с ЧПУ Metaltec TC 70/2100 представляет собой компактную и высокопроизводительную модель в линейке Metaltec, разработанную совместно с японскими инженерами. Сохраняя все преимущества серии TC 70, этот станок идеально подходит для предприятий, где важны точность обработки и экономия производственного пространства.
|
|
|
|
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ:
- Наклонная станина из высококачественного чугуна обеспечивает повышенную жесткость (HRC55+)
- Прецизионные направляющие качения и шарико-винтовые пары 5008/6312
- Высокая точность позиционирования: ±0,008 мм по осям X/Z
- Ось C с индексацией ≤0,003° для сложных контуров
- Эффективная система охлаждения с производительностью 66,7 л/мин
Станок Metaltec TC 70/2100 оптимален для:
- Серийного производства деталей средних размеров
- Токарной, фрезерной и расточной обработки
-
Изготовления прецизионных деталей для:
- Автомобильной промышленности
- Общего машиностроения
- Приборостроения
- Производства оснастки и инструмента
КОМПАКТНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ:
- Габариты: 5800×2250×2500 мм
- Максимальный диаметр обработки: 780 мм над станиной
- Диаметр обработки над суппортом: 500 мм
- Ускоренное перемещение по осям: 12 м/мин
Metaltec TC 70/2100 - это идеальное сочетание компактности, мощности и точности. Благодаря системе ЧПУ Fanuc 0i и продуманной конструкции, станок обеспечивает стабильно высокое качество обработки при минимальном занимаемом пространстве, что делает его оптимальным выбором для современных производственных предприятий.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:
- Опциональная ось Y (±75 мм) для расширенного функционала
- Возможность интеграции в автоматизированные линии
- Простое обслуживание и высокая ремонтопригодность
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
| Компактные размеры при сохранении высокой мощности: расстояние между центрами 2100 мм при весе всего 10100 кг. | |
| Высокоточная обработка: точность IT6, шероховатость поверхности Ra 1,6 мкм. | |
| Мощный шпиндель 22 кВт с частотой вращения до 2000 об/мин. | |
| Быстрая смена инструмента (0,55 сек) с револьверной головкой на 12 позиций. | |
| Приводной инструмент (5,5/7,5 кВт, 5000 об/мин) для комплексной обработки. | |
| Гидравлический патрон 12" (300 мм) с отверстием Ø92 мм. |
