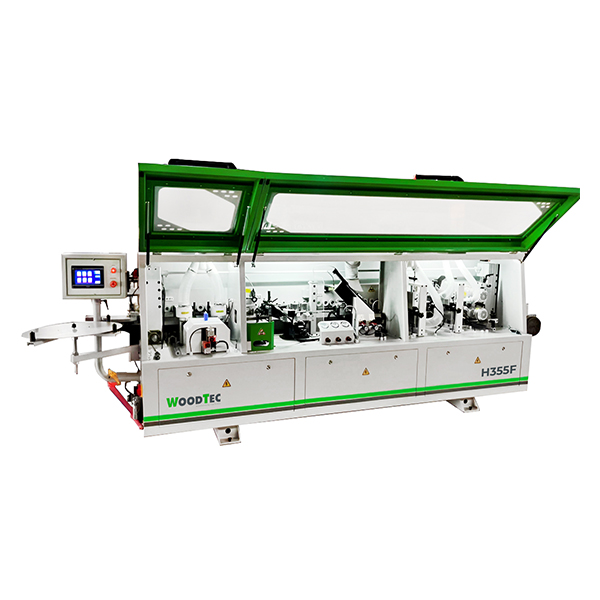

Автоматический кромкооблицовочный станок WoodTec Compact H355 F в Екатеринбурге

Автоматический кромкооблицовочный станок WoodTec Compact H355 F в Екатеринбурге

Характеристики

Производитель	WoodTec
Давление сжатого воздуха, бар	6,0
Мощность двигателей фрезерного узла (2 шт.), кВт	0,75
Мощность двигателей чистовой торцовки (2 шт.), кВт	0,35
Общая мощность, кВт	9,2
Питающее напряжение (3 фазы), В	380
Полировальный узел – мощность, кВт	2 х 0,18
Скорость подачи, м/мин	14
Толщина детали, мин/макс, мм	10 - 55
Толщина кромочного материала, мм	0,4 - 3
Обработка детали
Размеры обрабатываемой детали	250 х 150
Габаритные размеры
Длина, мм	3965
Ширина, мм	1500
Высота, мм	1475
Вес, кг	1060

Описание товара

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схемы обработки

1. Предварительное фрезерование

2. Подача кромки	3. Клеевой узел	4. Гильотина	5. Пресс группа

6. Узел 2-х моторной торцовки	7. Чистовой узел фрезерования свесов	8. Узел радиусной циклевки	9. Полировальный узел

Отличительные особенности

Скорость подачи 13 м/мин;
Подогрев направляющей линейки;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Торцовочный узел для обрезки переднего и заднего свесов пилой;
Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями;
Циклевка радиусная;
Полировальный узел 2 х 0,18 кВт;
Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
Поддерживающий суппорт для габаритных заготовок;
Регулятор сжатого воздуха.

Конструктивные особенности

	ПАНЕЛЬ УПРАВЛЕНИЯ Экран дисплея отображает настройки и рабочие параметры: Температуру клея Индикацию работы узлов станка. В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали
	КЛЕЕВОЙ УЗЕЛ Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея Аккуратный клеевой шов Не требуется регулировка на толщину материала
	ЗОНА ПРИЖИМА Оснащена главным прижимным роликом с приводом и двумя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
	ТОРЦОВОЧНЫЙ АГРЕГАТ Два промышленных двигателя 2 x 0,35 кВт. Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: простое линейное движение двух пил вверх-вниз; простая схема пневматики; призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие
	УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ Служит для фрезерования верхних и нижних свесов заготовки. Узел оснащен 2-мя двигателями по 0,75 кВт Перенастройка на толщину кромочного материала с помощью счетчиков. Круглые копиры для абсолютно точного отслеживания материала. Система аспирации эффективно убирает стружку из зоны обработки.
	УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
	ПОЛИРОВКА Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности, Очищает от загрязнений, Восстанавливает цвет после циклевочного узла. Формирует микро радиус у тонкой кромки (притупляет острый край). Полирующий агрегат два двигателя, два полирующих диска 2 х 0,18 кВт.
	НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.
