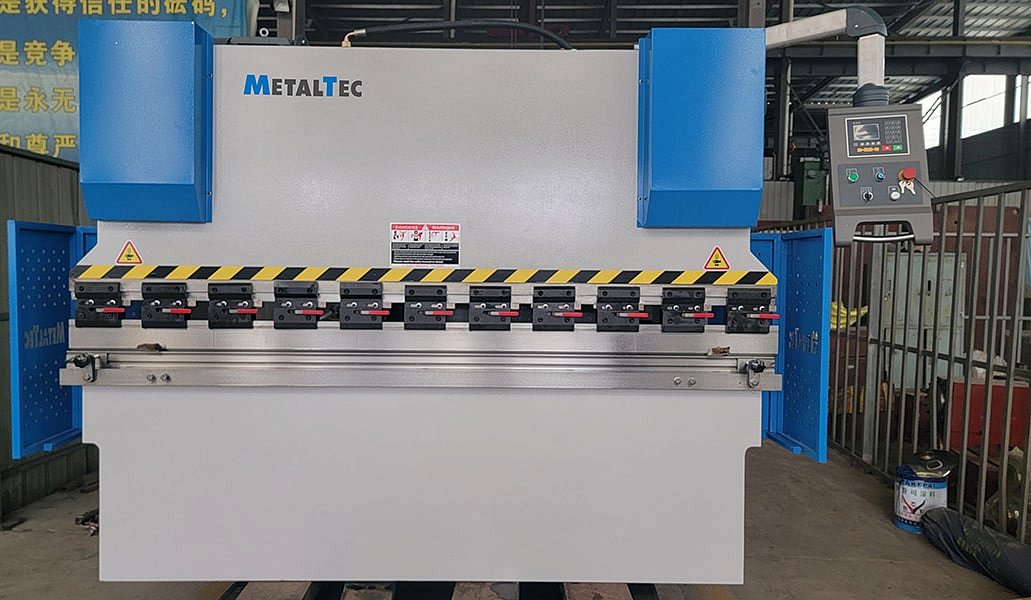

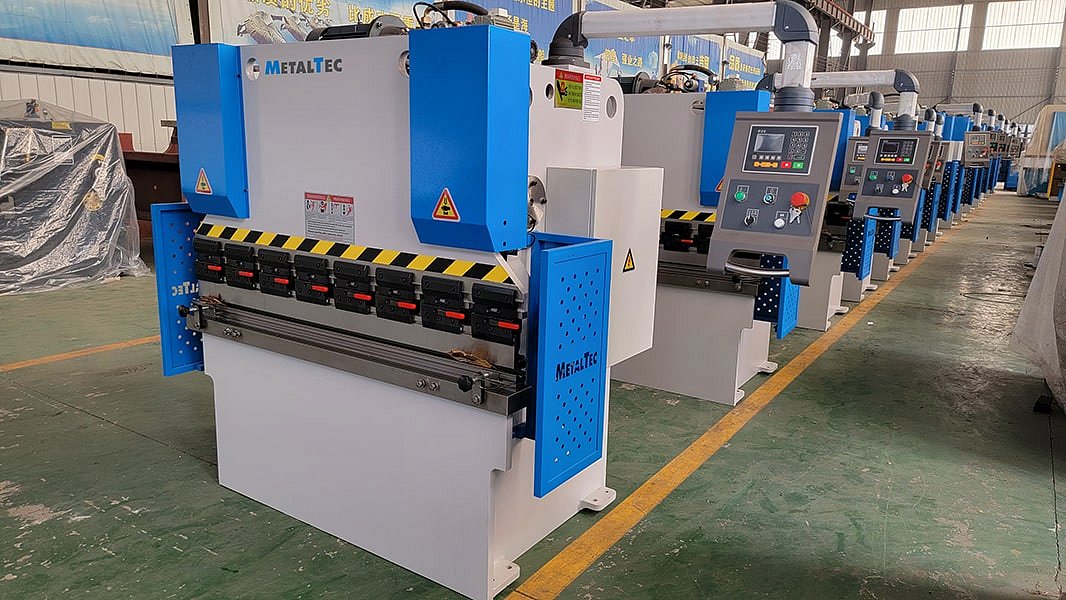

Гидравлический листогибочный пресс Metaltec HBM 63/2500 в Екатеринбурге

Выполненные проекты

Поставка и запуск листогибочного пресса SBPA-6325NС на предприятие в городе Барнаул

ЗАКАЗЧИК: Для строительной компании
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 07.07.2024
Подробнее

Поставка и запуск гидравлического листогибочного пресса DURMA AD-R 25100

ЗАКАЗЧИК: На производство по обработке металлических изделий и конструкций
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 20.05.2024
Подробнее

Поставка и запуск листогибочного пресса MetMachine SBPA-6325N

ЗАКАЗЧИК: Для компании по производству строительных металлических конструкций
ГОРОД: Бийск, Алтайский край
ДАТА: 27.02.2024
Подробнее

Характеристики

Производитель	Metaltec
Система ЧПУ	E22, Eston
Мощность главного двигателя, кВт	5,5
Усилие, тонн	63
Расстояние между колоннами, мм	2050
Глубина зева, мм	180
Диаметр гидроциллиндров, мм	135
Максимальное давление гидравлической маслостанции, МПа	31,5
Максимальное давление, МПа	23
Максимальное раскрытие, мм	370
Обороты, RPM	1440
Привод заднего упора, мощность, кВт	0,55
Производительность гидравлической маслостанции, л/мин	13,3
Рабочая длина, мм	2500
Рабочая скорость	11 мм/с
Ход заднего упора, мм	600
Ход пуансона, мм	120
Частота вращения двигателя заднего упора, об/мин	1450
Параметры гиба
Макс. длина гиба, мм	2500
Габаритные размеры
Длина, мм	2500
Ширина, мм	1500
Высота, мм	2200
Вес, кг	3100
Инструментальный резцедержатель
Скорость перемещения инструмента, свободный ход, мм/с	70
Скорость перемещения инструмента, рабочая, мм/с	11
Скорость возврата инструмента, мм/с	80

Комплектация

МАССИВНАЯ СТАНИНА

ГИДРОЦИЛЛИНДРЫ

ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOSCH-REXROTH (ГЕРМАНИЯ)

ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)

УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США)

ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ

ПЕДАЛЬ УПРАВЛЕНИЯ ПРОЦЕССОМ ГИБКИ

ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х) - 3 ШТУКИ

НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ

ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ)

ИНВЕРТОР DELTA (ТАЙВАНЬ)

ГИБОЧНЫЙ ИНСТРУМЕНТ

БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ AMADA PROMECAM

СИНХРОНИЗАЦИЯ ГИДРОЦИЛЛИНДРОВ

МЕХАНИЧЕСКИЕ КОНЦЕВИКИ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ПЛИТЫ (РАМ)

СИСТЕМА УПРАВЛЕНИЯ ESTUN E22

ЗАЩИТНОЕ ОГРАЖДЕНИЕ РАБОЧЕЙ ЗОНЫ

Описание товара

НАЗНАЧЕНИЕ:

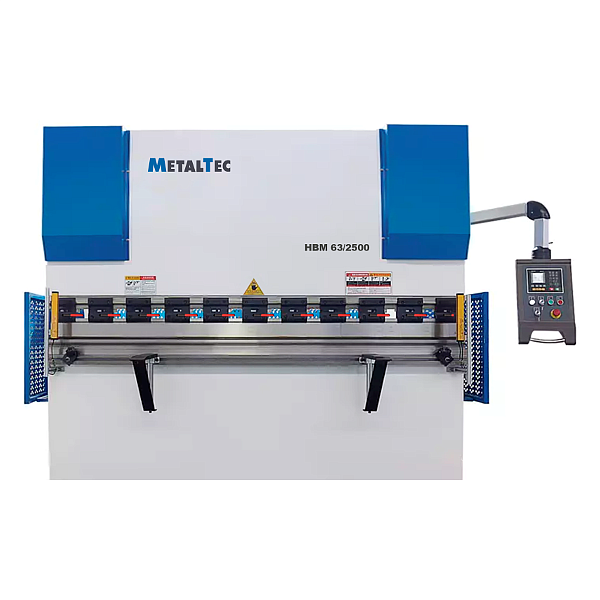

Гидравлический листогибочный пресс MetalTec HBM 63/2500, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:

детали кузова машин;
воздуховоды и системы вентиляции;
элементы напольных покрытий, лестницы, двери и лифтовые кабины;
корпуса электрошкафов и аналогичных устройств;
кожуха и короба, для практически любого вида оборудования и машин;
устройства и приборы бытового назначения;
декоративные изделия;
и т.д.

СХЕМЫ ОБРАБОТКИ:

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ:

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); R (радиус), мм - внутренний радиус гиба; TS (предел прочности) - предел прочности материала детали для гибки.

F = (1,42 x TS x S2 x L) / 1000 x V R = (5 x V) / 32

Конструктивные особенности

	МАССИВНАЯ СТАНИНА Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость.
	ГИДРОЦИЛЛИНДРЫ Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).
	ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOSCH-REXROTH (ГЕРМАНИЯ) Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.
	ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.
	УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США) Обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы.
	ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ 2 передних поддерживающих упора, позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола.
	ПЕДАЛЬ УПРАВЛЕНИЯ ПРОЦЕССОМ ГИБКИ Листогибочный гидравлический пресс MetalTec HBM 63/2500 укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх.
	ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х) - 3 ШТУКИ Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования. Для удобства, станок оснащен 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов. РУЧНАЯ РЕГУЛИРОВКА БАЛКИ ЗАДНИХ УПОРОВ ПО ВЫСОТЕ (ОСЬ R) Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.
	НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун.
	ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ) Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.
	ГИБОЧНЫЙ ИНСТРУМЕНТ Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов. Матрица V образная многоручьевая, для гиба разных толщин металла. Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу.
	БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ AMADA PROMECAM Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
	СИНХРОНИЗАЦИЯ ГИДРОЦИЛЛИНДРОВ Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.
	ИНДУКЦИОННЫЕ КОНЦЕВИКИ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ВЕРХНЕЙ ПЛИТЫ (РАМ) Благодаря верхнему и нижнему индукционным концевикам, система отслеживает положение РАМ. Точность позиционирования составляет 0,01 мм.
	СИСТЕМА УПРАВЛЕНИЯ E22 Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени. Основные функции: Установка ограничений (ограничение хода заднего упора и траверсы); Настройка времени выдержки; Отображение положения заднего упора, с точностью 0,1 мм.; Отображение позиций осей Х/Y; Возможность пошагового программирования; Возможность ручного режима работы; 30 программ по 15 гибов/шагов; Программирование угла гиба в градусах, и функция корректировки угла, без необходимости высчитывания параметров; Выбор системы измерения: дюйм/мм.
	ЗАЩИТНОЕ ОГРАЖДЕНИЕ РАБОЧЕЙ ЗОНЫ Защитное ограждение предотвращает доступ к узлам станка посторонних, и не ответственных лиц. Помимо этого, это снижает риск травматизма на производстве, закрывая доступ к узлам станка и рабочей зоне неквалифицированного персонала.
	ИНВЕРТОР DELTA (ТАЙВАНЬ) Точное и плавное перемещение по осям осуществляется посредством инвертора DELTA – Ведущего Тайваньского производителя электрокомпонентов, систем автоматизации, серводвигателей и т.д.
