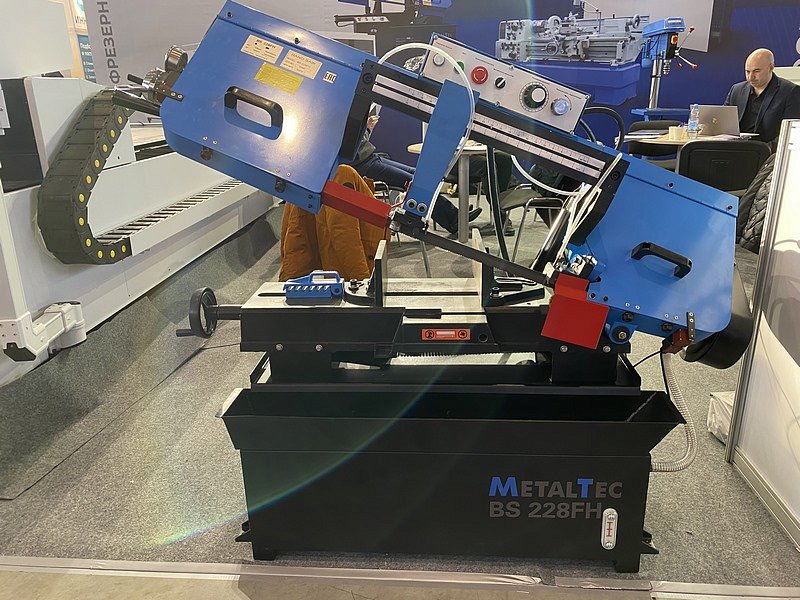

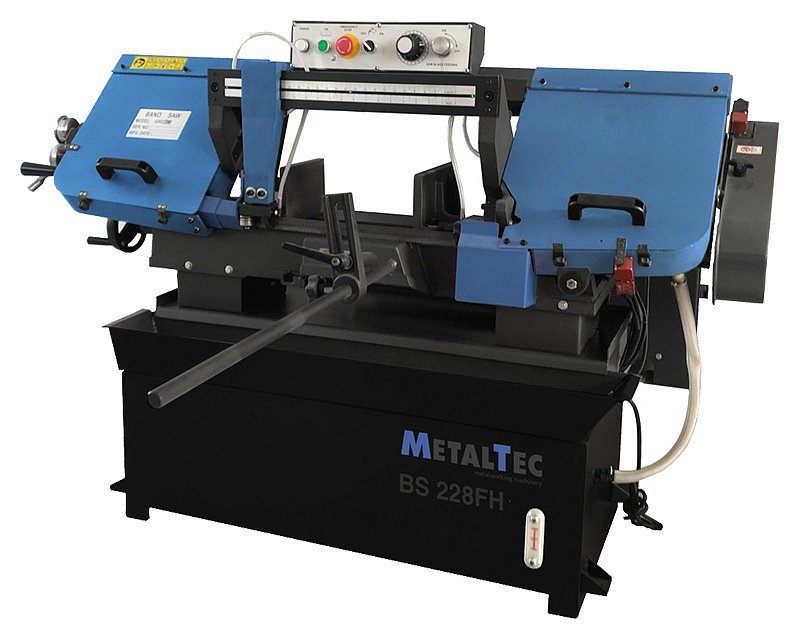

Ленточнопильный станок по металлу с гидроразгрузкой Metaltec BS 228 FH в Екатеринбурге

Выполненные проекты

Поставка двухколонного ленточнопильного станка Stalex TBK-4228 на предприятие во Владимирской области

ЗАКАЗЧИК: Производственное предприятие
ГОРОД: Владимирская область
ДАТА: апрель 2026
Подробнее

Поставка ленточнопильного станка MetMachine LSZ4040 в г. Барнаул

ЗАКАЗЧИК: Производство строительных металлических конструкций, изделий и их частей
ГОРОД: Барнаул
ДАТА: март 2026 Подробнее

Поставка ленточнопильных станков серии LSZ 1525, LS 3035

ЗАКАЗЧИК: Для завода-изготовителя
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 03.10.2025
Подробнее

Поставка ленточнопильных станков LS 3035 и LSZ 1525 с комплектом расходников

ЗАКАЗЧИК: На предприятие по производству модульных котельных
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 12.09.2025
Подробнее

Поставка ленточнопильного станка c гидроразгрузкой LSZ 2227

ЗАКАЗЧИК: На предприятие, занимающееся проектированием и производством инновационного оборудования и приспособлений для сельского хозяйства
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 25.08.2025
Подробнее

Характеристики

Производитель	Metaltec
Мощность главного двигателя, кВт	1,5
Высота рабочего стола, мм	635
Мощность двигателя, Вт	1500
Общая установленная мощность, кВт	1,5
Тип станка	Ручной с гидроразгрузкой
Параметры резки
Резка при - 45°, мм	Ø152, 152x228
Резка при 90°, мм	Ø228, 355x228
Max.сечение заготовки Ø 90°, мм	228
Сечение обрабатываемой детали, мм	Ø228 / 355 x 228
Скорость резания, м/мин	21, 33, 42, 59
Резка под углом (Диапазон поворота пильной рамы)	0 - 45°
Полотно
Длина полотна, мм	3035
Ширина полотна, мм	27
Размеры полотна, мм	0.9 x 27 x 3035
Габаритные размеры
Длина, мм	1680
Ширина, мм	565
Высота, мм	1120
Вес (нетто), кг	279
Вес (брутто), кг	340

Комплектация

Жёсткая и массивная станина

Регулируемый упор

Надёжные механические поворотные тиски

Двухточечная автоматическая система подачи СОЖ

Управляемые направляющие с подшипниками

Система гидроразгрузки

Описание товара

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 228 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

ПРЕИМУЩЕСТВА РУЧНОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:

Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
Возможность резки под разными углами – до 45 ° (позволяет производить резку под разными углами, для последующей сварки конструкций).
Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широкоприменимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

Основные особенности станка MetalTec BS 228 FH:

Универсальность применения, оптимальное соотношение цены и качества.
В комплекте упор для серийной резки заготовок
Регулируемые поворотные тиски для резки под углом до 45 °
Серийно оснащен встроенным жидкостным тензометром для контроля натяжения полотна
Направляющие пильного полотна - закаленные подшипники, обеспечивающие жесткость и стабильное движение пильного полотна
Быстрозажимные тиски существенно сокращают время переналадки станка оператором

Справочная информация :

СХЕМЫ ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	СТАЛЬНОЙ ПРОФИЛЬ	СТАЛЬНОЙ ПРУТОК

ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Конструктивные особенности

	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

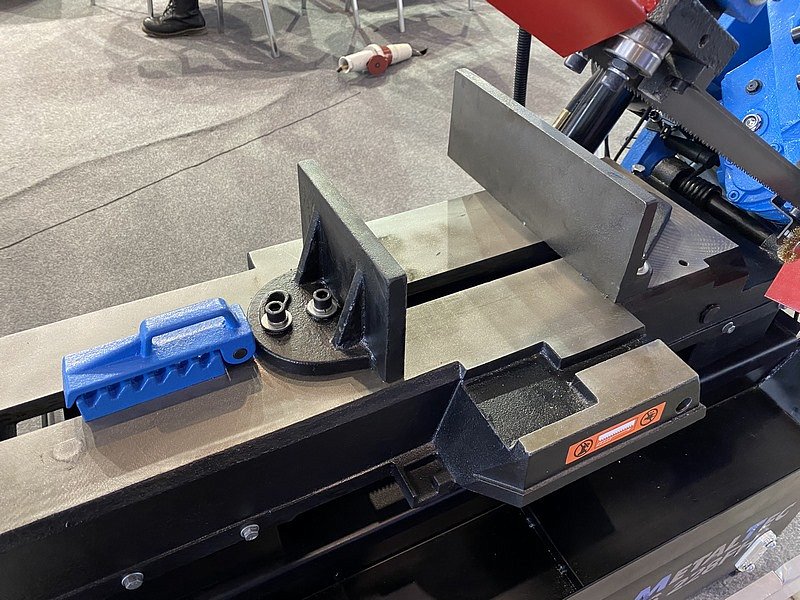

	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ПОВОРОТНЫЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок и защищает от произвольного смещения заготовки. В движение тиски приводятся удобным маховиком в сочетании с рычагом быстрой доводки, тем самым существенно сокращается время наладки станка.

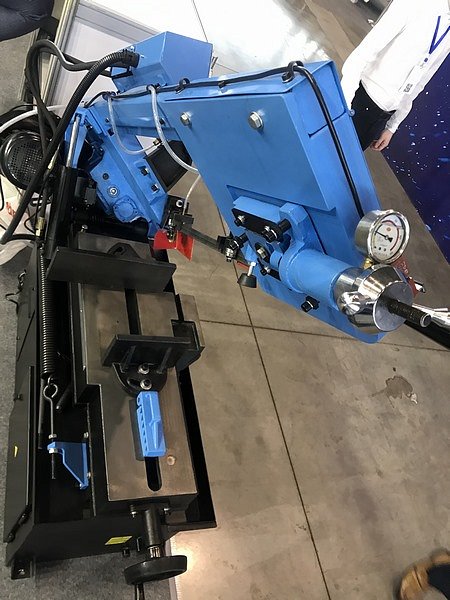

	СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит под собственным весом пильного модуля, где скорость опускания регулируется гидроцилиндром. С пульта управления оператор может корректировать давление в гидроцилиндре, выбирая тем самым наиболее оптимальное для получения ровного и качественного реза.
	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками.
	ДВУХТОЧЕЧНАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая система подачи смазочно-охлаждающей жидкости (СОЖ).

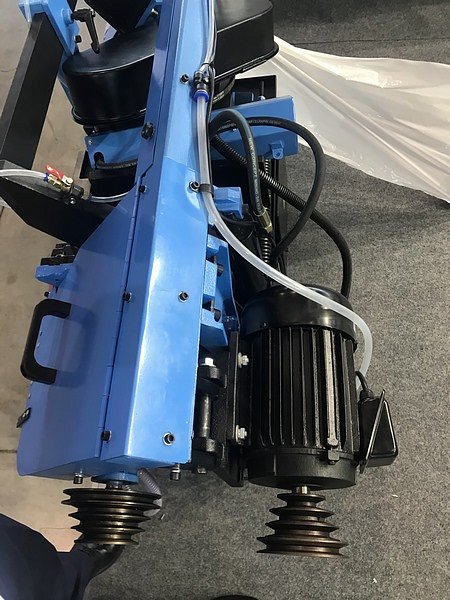

	РЕЖИМ СКОРОСТИ ВРАЩЕНИЯ ПОЛОТНА Скорость вращения полотна изменяется в 4х диапазонах и регулируется с помощью ременной передачи, что позволяет подобрать оптимальный режим резки для каждого вида материала и сечения заготовки.

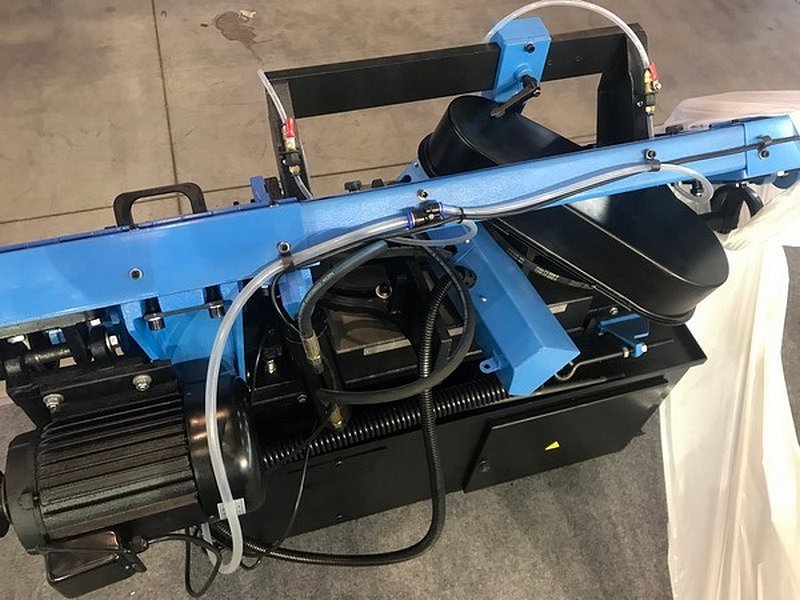

	МОЩНЫЙ ДВИГАТЕЛЬ Возможность резки, как сплошных заготовок , так и полых, подтверждается установленным на станке мощным 1,5 кВт двигателем, в сочетании с тяжелой рамой станка. Скорость резки подбирается оператором в зависимости от параметров материала и регулируется ременной передачей.
	УРОВНЕМЕР СИСТЕМЫ СОЖ На тумбе станка установлен датчик уровня охлаждающей жидкости, позволяющий оператору визуально следить за ее состоянием и уровнем системы СОЖ.

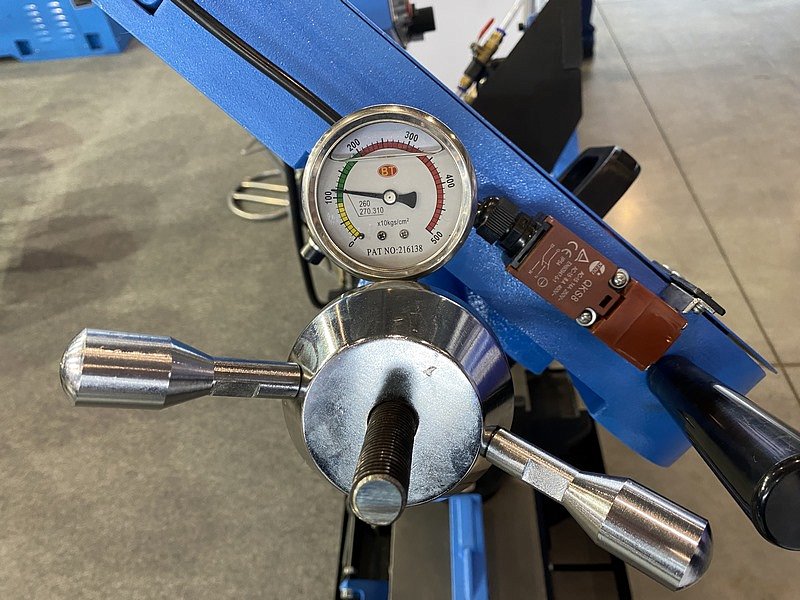

	ЖИДКОСТНЫЙ ТЕНЗОМЕТР Для контроля за процессом резки на станке установлен датчик натяжения полотна (тензометр). Оператор корректирует состояние натяжения инструмента для получения высокого качества реза, соответственно увеличивается ресурс полотна на станке.
	РЕГУЛИРУЕМЫЙ УПОР Станок оснащен упором для серийной резки, который существенно сокращает время перенастройки оператором станка при серийной резке.

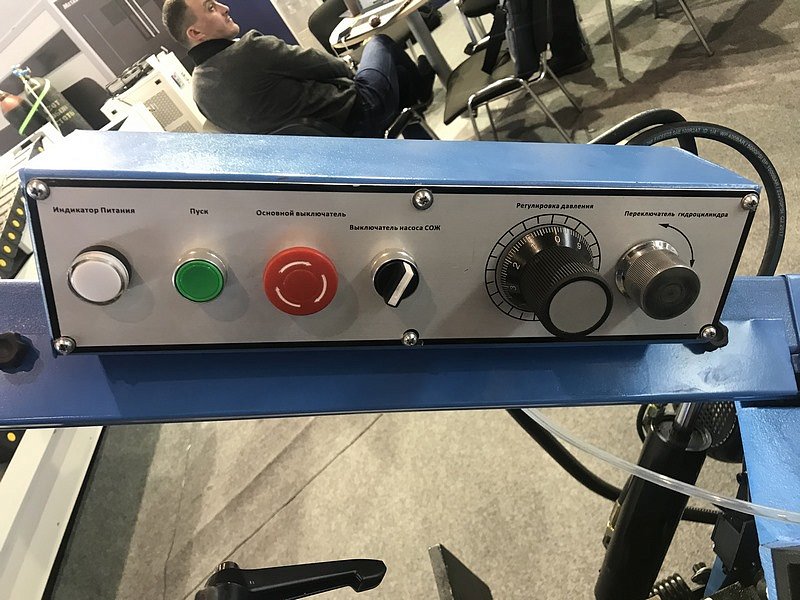

	ПАНЕЛЬ УПРАВЛЕНИЯ Удобно размещенная на раме станка панель управления, позволяет оператору вносить корректировки в процесс пиления сплошных заготовок больших диаметров и экономит место рабочей площади оборудования. Панель управления полностью на русском языке с подробным описанием органов управления.
