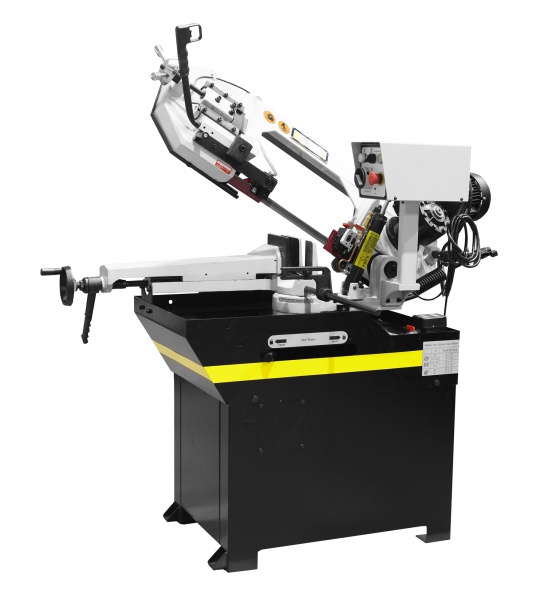

Ленточнопильный станок по металлу с гидроразгрузкой STALEX BS-260G в Екатеринбурге

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227 мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Используя данную модель имеющую быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания
• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

Стандартная комплектация и основные элементы cтанка Stalex BS-260G:

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Поворотный стол с возможность поворота 0°…+45°…+60°
• Подвижные направляющие с твердосплавными пластинками
• Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
• Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
• Скорость вращения пилы, фиксированная 36,72 м/мин
• Ручное натяжение ленты
• Мерный упор 500 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)
• Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам
• Датчик контроля натяжения полотна – тензометр
• Датчик остановки станка в случае обрыва полотна
• Лампа освещения

	Панель управления: Индикатор включения станка Переключатель режима работы (автоматическое и с контролем подачи вниз) Кнопка включения станка Переключатель скорости резания и выключения станка Общая кнопка стоп
	Дополнительный прижим для пакетной резки для BS-260G. Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.
	Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания.
	Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.
	Механическая дисковая щётка (приводимая в движение от движения полотна).
	Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60° по шкале.
	Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).
	Мерный упор 500 мм. Рычаг фиксации поворота рамы.
	Помпа СОЖ. Таблица скорости резания и подбора шага зубьев.
	Маховик ручного натяжения ленты.
	Маховик тисков и рычаг быстрой доводки.
	Датчик контроля натяжения полотна – тензометр. Датчик остановки станка в случае обрыва полотна.
	В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам.
	В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, пять шестигранников.
