Полуавтоматический ленточнопильный станок по металлу STALEX BS-5030 в Екатеринбурге

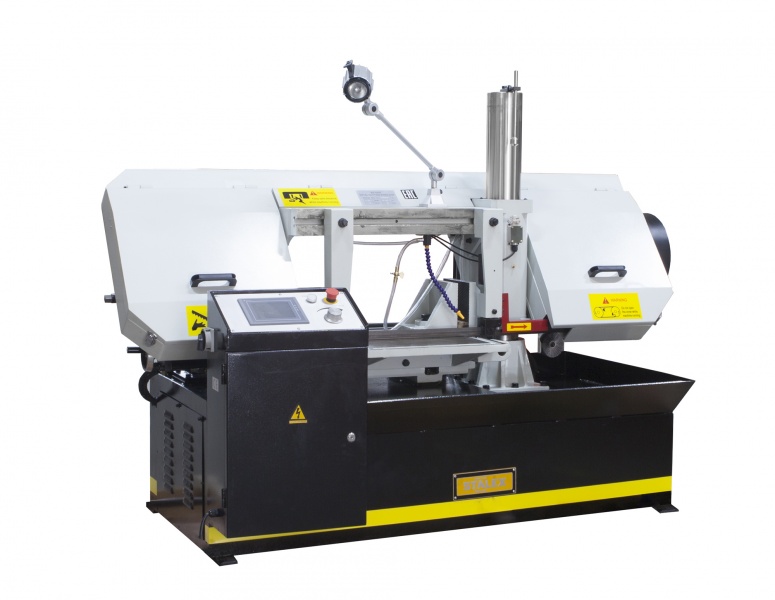

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

Основные элементы

• Угол пиления заготовок 90°.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически
• Станок управляется трёхфазным двигателем.
• Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Система смазки и охлаждения полотна
• Тиски гидравлические с возможностью быстрого зажима заготовок
• Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
• Сенсорный дисплей управления
• Индикатор повреждения станка и полотна
• 4 скорости вращения полотна
• Подсветка зоны резания

Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин).

Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулируемая подача СОЖ в зону резания
• На мониторе размещена функция счётчика реза (заготовок)
• Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
• Расстояние движения направляющих по салазкам – составляет 530 мм

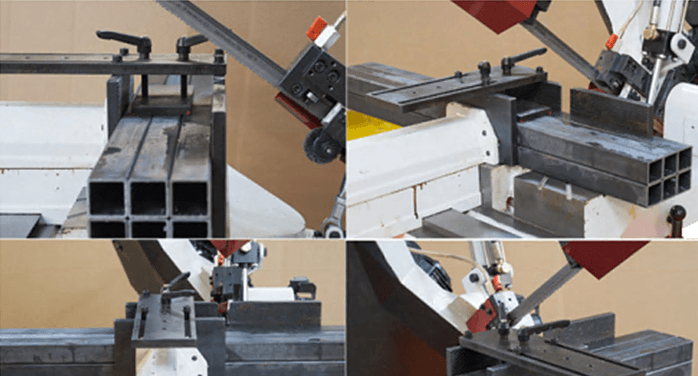

	Дополнительный прижим для пакетной резки для BS-5030 Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
	Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
	На мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком. Расстояние движения направляющих по салазкам – составляет 530 мм.
	На основной панели расположены: цветной сенсорный дисплей (с помощью которого можно задать программу и отслеживать процесс пиления) регулятор скорости опускания пилы кнопка аварийного останова.
	Пульт станка.
	Шильдик станка.
	Два вспомогательных подающих ролика.
	Шильдик мотора.
	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. Механическая дисковая щётка очищающая полотно от стружки (щётка приводится в движение от вращения полотна).
	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.
	Механическое натяжение.
	Лампа освещения зоны резания.
	Шкив станка и предохранительный датчик при поднятой крышке рамы.
	Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
	Гидростанция. Объём гидравлического бака - 25 л. Заливать 2/3 по уровню масла (используется гидравлическое масло стандартного качества (веретёнка)).
