Характеристики:
Максимальная скорость резки, м/мин
до 30
Производитель
Тип лазера
Оптоволоконный
Мощность лазера, Вт
3000
Макс.толщина резки (углерод.сталь), мм
20
Минимальная ширина резки, мм
0,12
Размер стола, мм
1530 x 3050
Выполненные проекты
Поставка и пусконаладка оптоволоконного лазерного станка MetMachine LCM-3015 AIO (1500W)
ЗАКАЗЧИК: Для производство строительных металлических конструкций, изделий и их частей
ГОРОД: г. Омск, Омская область
ДАТА: 25.04.2025
Подробнее
ГОРОД: г. Омск, Омская область
ДАТА: 25.04.2025
Подробнее
Введение в эксплуатацию станка для лазерной резки MetalTec 1530F
ЗАКАЗЧИК: Для предприятия по резке рекламных материалов
ГОРОД: г. Омск, Омская область
ДАТА: 17.09.2024
Подробнее
ГОРОД: г. Омск, Омская область
ДАТА: 17.09.2024
Подробнее
Поставка и отгрузка станка HSG G3015X со сменными рабочими столами
ЗАКАЗЧИК: На производство электрогенераторов и трансформаторов
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 20.05.2024
Подробнее
ГОРОД: г. Барнаул, Алтайский край
ДАТА: 20.05.2024
Подробнее
Поставка оптоволоконного лазерного станка MetalTec 1560В (RAYCUS6000W) BN-1560
ЗАКАЗЧИК: Предприятие по производству строительных металлических конструкций, изделий и их частей
ГОРОД: г. Бийск, Алтайский край
ДАТА: 25.03.2024
Подробнее
ГОРОД: г. Бийск, Алтайский край
ДАТА: 25.03.2024
Подробнее
Поставка оптоволоконного лазерного станка для резки металла MetMachine LCM-3015 Standart 1500W
ЗАКАЗЧИК: Предприятие по производству строительных металлических изделий
ГОРОД: Томск, Томская область
ДАТА: 06.03.2024
Подробнее
ГОРОД: Томск, Томская область
ДАТА: 06.03.2024
Подробнее
Запросить цену
Характеристики
| Производитель | Metaltec | |
| Размер стола, мм | 1530 x 3050 | |
| Длина рабочего стола, мм | 3050 | |
| Ширина рабочего стола, мм | 1530 | |
| Вид охлаждения | Чиллер HUA KU (Китай) | |
| Датчик высоты | Автоматический | |
| Назначение | Обработка листа | |
| Направляющие по осям X, Y, Z | LAPPINGS (Тайвань) - 25 мм (квадратного сечения) | |
| Напряжение, В | 380 | |
| Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) | |
| Передача по осям X, Y | Двухприводные зубчатаыe шестерня - рейка GARRETSON (Германия) | |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf | |
| Редуктор | SHIMPO - NIDEC (Япония) | |
| Система управления | RU CUT V.2 (NESTING) - локализация для Российского рынка | |
| Смазка | Централизованная система смазки | |
| Точность повторного позиционирования, мм | ±0,02 | |
| Точность позиционирования, мм | ±0,03 | |
| Ускорение | до 1G | |
| Частота тока, Гц | 50 | |
| Электрокомпоненты | SCHNEIDER (Франция) | |
| Параметры резки | ||
| Максимальная скорость резки, м/мин | до 30 | |
| Макс.толщина резки (углерод.сталь), мм | 20 | |
| Минимальная ширина резки, мм | 0,12 | |
| Максимальная скорость холостого хода, м/мин | до 100 | |
| Лазер | ||
| Тип лазера | Оптоволоконный | |
| Мощность лазера, Вт | 3000 | |
| Длина волны лазера, нм | 1070 | |
| Лазерный источник | MAXPHOTONICS | |
| Мощность источника, Вт | 3000 | |
| Режущая голова | METALTEC CH 3000 S | |
| Срок работы лазера, ч | До 100 000 | |
| Тип лазера | Оптоволоконный лазер | |
| Двигатели | ||
| Двигатели по осям X, Y, кВт | Серводвигатель Leadshine 0,75 кВт (Тайвань) | |
| Двигатель по оси Z, кВт | Серводвигатель Leadshine 0,4 кВт (Тайвань) | |
| Габаритные размеры | ||
| Длина, мм | 4400 | |
| Ширина, мм | 2200 | |
| Высота, мм | 1600 | |
| Вес, кг | 2300 | |
Комплектация
- ЦЕЛЬНОСВАРНАЯ СТАНИНА
- ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
- ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ)
- ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
- СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У
- ЛАЗЕРНЫЙ ИСТОЧНИК
- ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000S (АВТОФОКУС)
- ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ)
- ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Ru CUT V2 (SC2000 NESTING)
- АСПИРАЦИОННАЯ УСТАНОВКА
- ПРОМЫШЛЕННЫЙ ЧИЛЛЕР
- ИГОЛЬЧАТЫЙ СТОЛ по запросу
Описание товара
НАЗНАЧЕНИЕ:

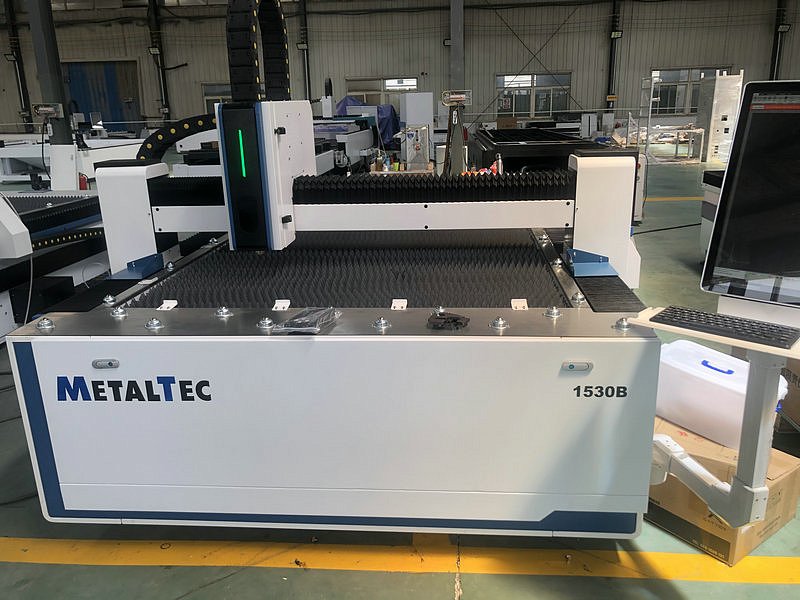

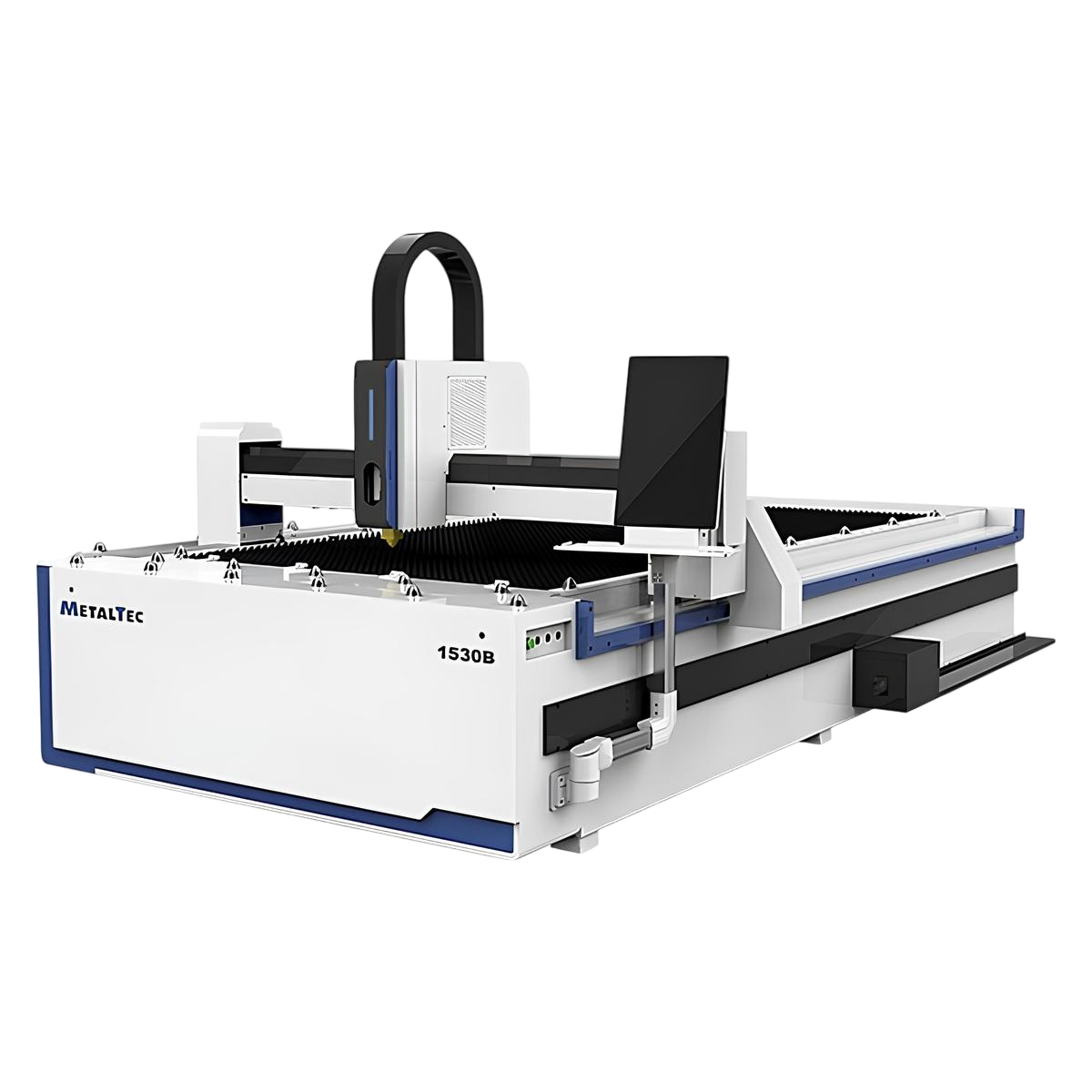

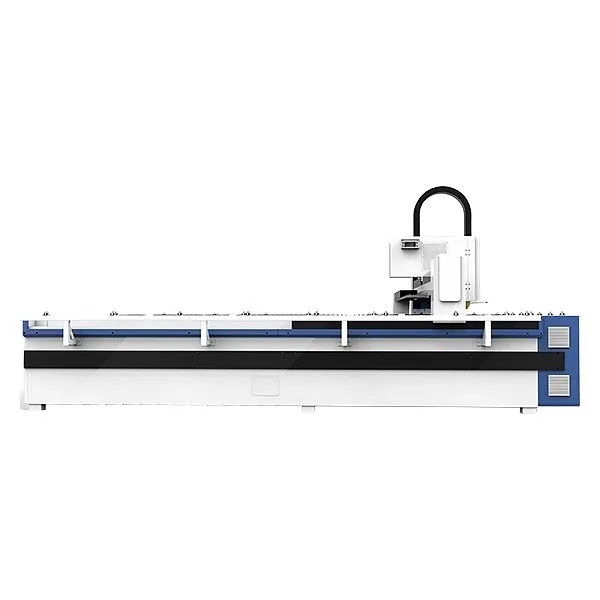

Оптоволоконный лазерный станок MetalTec 1530 B G5 предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:
| Материал | Толщина, мм | Скорость резки, м/мин | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
| Углеродистая сталь | 1 | 35 | N2 | 10 | 1.5S | 0 |
| 2 | 20 | Air | 10 | 2.0S | 0 | |
| 2 | 5,5 | O2 | 1,6 | 1.0D | 3 | |
| 3 | 4 | 0,6 | 1.0D | 4 | ||
| 4 | 3,5 | 0,6 | 1.0D | 4 | ||
| 5 | 3,2 | 0,6 | 1.2D | 4 | ||
| 6 | 2,7 | 0,6 | 1.2D | 4 | ||
| 8 | 2,2 | 0,6 | 1.2D | 4 | ||
| 10 | 1,5 | 0,6 | 1.2D | 4 | ||
| 12 | 1 | 0,6 | 3.0D | 4 | ||
| 14 | 0,9 | 0,6 | 3.0D | 4 | ||
| 16 | 0,75 | 0,6 | 3.5D | 4 | ||
| 18 | 0,65 | 0,6 | 4.0D | 4 | ||
| 20 | 0,6 | 0,6 | 4.0D | 4 | ||
| 22 | 0,55 | 0,6 | 4.0D | 4 | ||
| Нержавеющая сталь | 1 | 45 | N2 | 10 | 1.5S | 0 |
| 2 | 24 | 12 | 2.0S | 0 | ||
| 3 | 10 | 12 | 2.5S | - 0,5 | ||
| 4 | 6,5 | 14 | 2.5S | - 1,5 | ||
| 5 | 3,6 | 14 | 3.0S | - 2,5 | ||
| 6 | 2,7 | 14 | 3.0S | - 3 | ||
| 8 | 1,2 | 16 | 3.5S | - 4,5 | ||
| 10 | 0,8 | 16 | 4.0S | - 6 | ||
| Алюминий | 1 | 30 | N2 | 12 | 1.5S | 0 |
| 2 | 18 | 12 | 2.0S | 0 | ||
| 3 | 8 | 14 | 2.0S | - 1 | ||
| 4 | 6 | 14 | 2.5S | - 2 | ||
| 5 | 3,2 | 16 | 3.0S | - 3 | ||
| 6 | 2 | 16 | 3.0S | - 3,5 | ||
| 8 | 0,9 | 16 | 3.5S | - 4 | ||
| Медь / Латунь | 1 | 28 | N2 | 12 | 1.5S | 0 |
| 2 | 15 | 12 | 2.0S | 0 | ||
| 3 | 6 | 14 | 2.5S | - 1 | ||
| 4 | 3 | 14 | 3.0S | - 2 | ||
| 5 | 2,2 | 14 | 3.0S | - 2,5 | ||
| 6 | 1,3 | 16 | 3.0S | - 3 |
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
Конструктивные особенности
|
ЦЕЛЬНОСВАРНАЯ СТАНИНА Станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки. |
|
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |
|
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
|
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
|

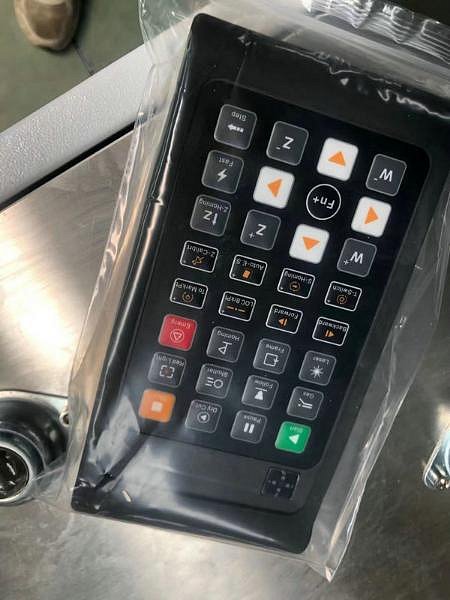

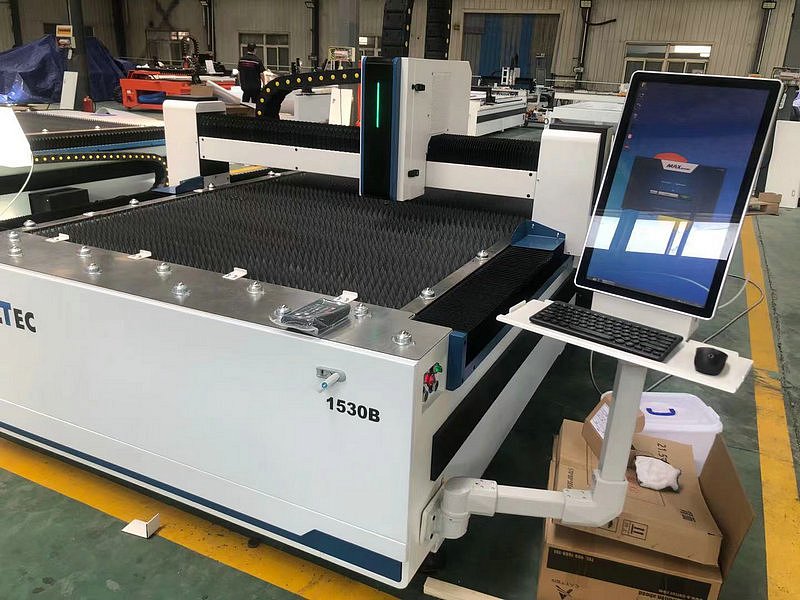

СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
|
ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании MAXPHOTONICS (Китай). Данный источник разработан и предназначен для профессиональной резки цветных металлов. Благодаря встроенной в коннектор G5 QBH защите и датчикам распознавания отражения лазерного луча, источник в режиме реального времени анализирует потоки света, и предотвращает активное отражение, тем самым продлевая ресурс устройства. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
|

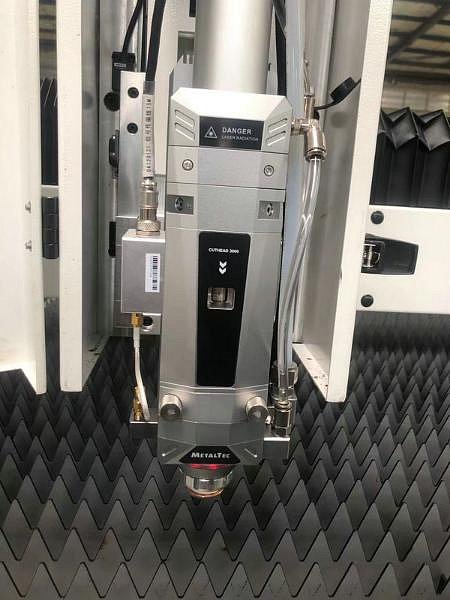

ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000S (АВТОФОКУС) Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
|
|
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
|
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Ru CUT V2 (SC2000 NESTING) Локализация для российского рынка Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д. |
|
АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
|
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
|

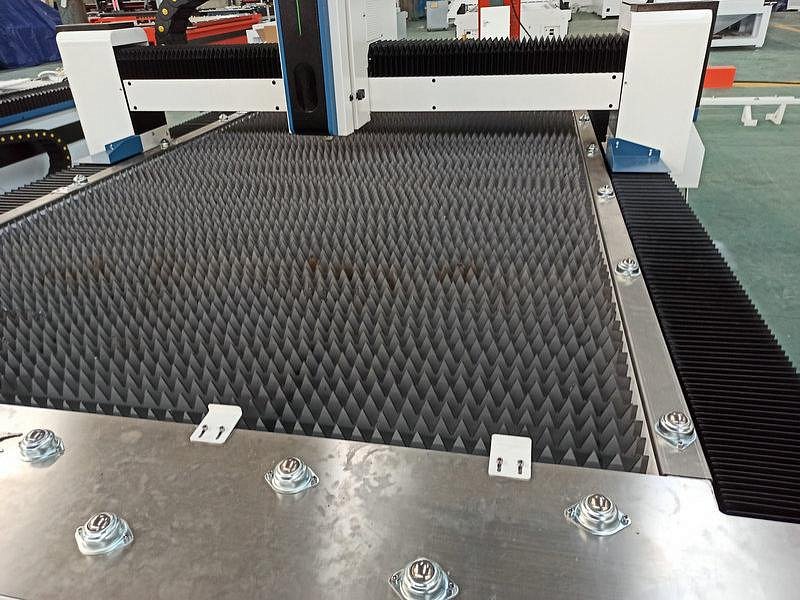

ИГОЛЬЧАТЫЙ СТОЛ Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ. После выработки ресурса, ламели изготавливаются на станке. |
