Артикул: TC 70/1100
Характеристики:
Производитель
Система ЧПУ
Fanuc 0i
РМЦ, мм
1100
Макс. Ø заготовки над станиной, мм
780
Частота шпинделя, об/мин
2000
Max частота шпинделя, об/мин
2000
Ход пиноли задней бабки, мм
150
Запросить цену
Характеристики
| Производитель | Metaltec | |
| Система ЧПУ | Fanuc 0i | |
| РМЦ, мм | 1100 | |
| Макс. Ø заготовки над станиной, мм | 780 | |
| Мощность главного двигателя, кВт | 22,0 | |
| Ø обработки | 550 мм | |
| Ø отверстия в гидравлич. патроне, мм | 92 | |
| Блок для расточного инструмента, мм | Ø 50 | |
| Время смены инструмента, сек | 0,55 | |
| Крутящий момент X,Y сервомотор, Нм | 12 | |
| Кулачки | 3 шт. | |
| Макс. Ø заготовки над суппортом, мм | 500 | |
| Мощность двигателя, Вт | 22000 | |
| Мощность насоса СОЖ, кВт | 0,75 | |
| Мощность приводного инструмента, кВт | 5,5 / 7,5 | |
| Объем потока СОЖ, л/мин | 66,7 | |
| Округлость обрабатываемой детали, мм | 0,0025 / Ø 75 | |
| Ось С индексация | ≤0.003° | |
| Плоскостность обрабатываемой детали, мм | 0,010 / Ø200 | |
| Поворот на 30 градусов, сек. | 0,15-0,2 | |
| Повторяемость оси С | ≤0.003° | |
| Повторяемость, мм | ±0.004 | |
| Постоянство диаметра обрабатываемой детали, мм | 0,010 / Ø150 | |
| Способ привода | Гидравлический | |
| Станина | Наклонная | |
| Тип направляющих | Качения | |
| Точность обработки | IT6 | |
| Точность позиционирования, мм | 0,008 (X) / 0,008 (Z) | |
| Ускоренное перемещение по осям X / Z, м/мин | 12 / 12 | |
| Цанга | ER32 | |
| Частота вращения приводного инструмента, об/мин | 5000 | |
| Шарико-винтовые пары | 5008 / 6312 | |
| Шероховатость обрабатываемой поверхности | Ra 1,6 µm | |
| Ширина направляющих (X/Z) | 55/55 | |
| Шпиндель | ||
| Частота шпинделя, об/мин | 2000 | |
| Max частота шпинделя, об/мин | 2000 | |
| Диаметр проходного отверстия шпинделя, мм | 105 | |
| Ø патрона, дюйм (мм) | 12 (300) | |
| Торец шпинделя | А2-11 | |
| Задняя бабка | ||
| Ход пиноли задней бабки, мм | 150 | |
| Ø пиноли задней бабки, мм | 150 | |
| Конус пиноли задней бабки | MT5 | |
| Смещение задней бабки, мм | 900 | |
| Суппорт | ||
| Перемещение суппорта по оси Y, мм | +/- 75 (устанавливается опционально) | |
| Перемещение суппорта по оси Z, мм | 1000 | |
| Перемещение суппорта по оси Х, мм | 350 | |
| Габаритные размеры | ||
| Длина, мм | 5300 | |
| Ширина, мм | 2250 | |
| Высота, мм | 2500 | |
| Вес, кг | 7500 | |
| Инструментальный резцедержатель | ||
| Инструментальный магазин | Револьверная голова с приводным инструментом | |
| Макс. размер инструмента, мм | 32 х 32 | |
| Кол-во позиций инструментального магазина, шт | 12 | |
Описание товара

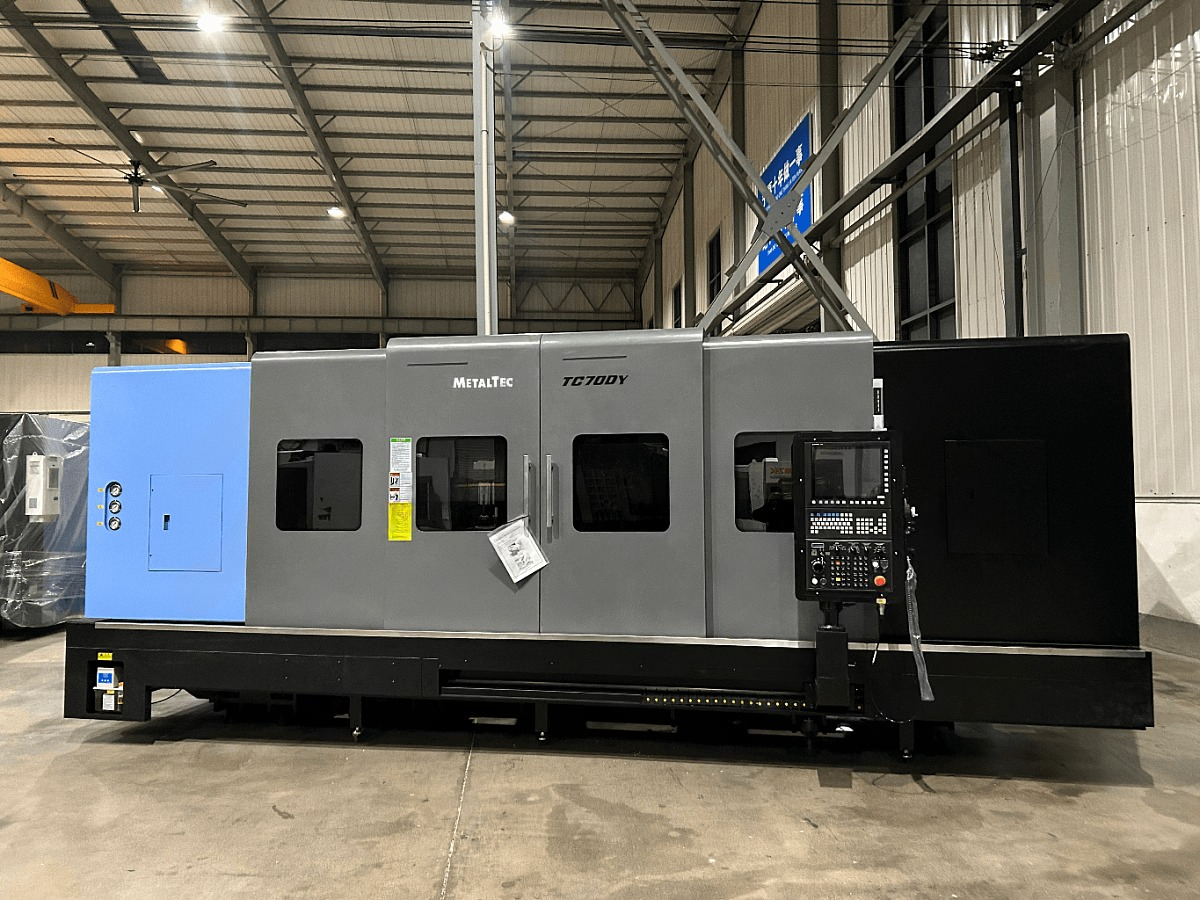

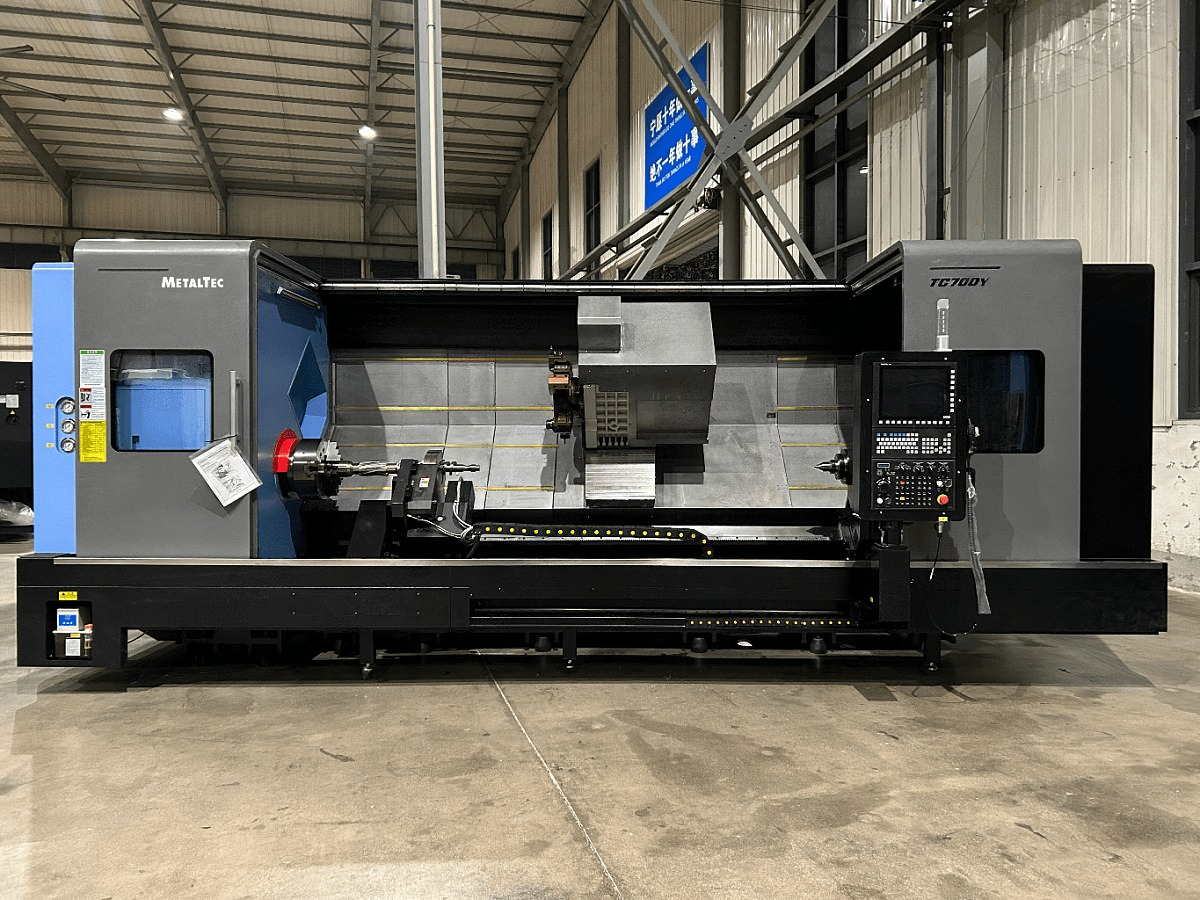

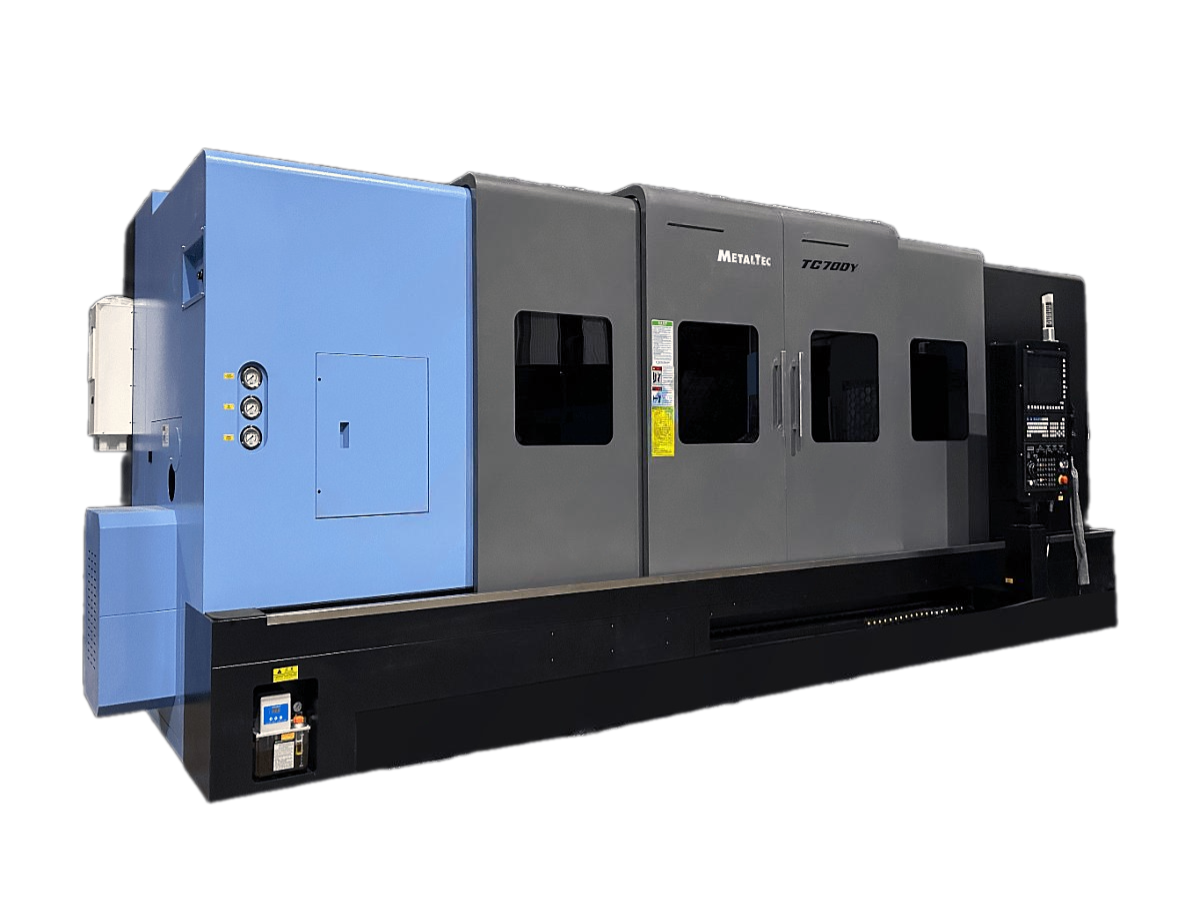

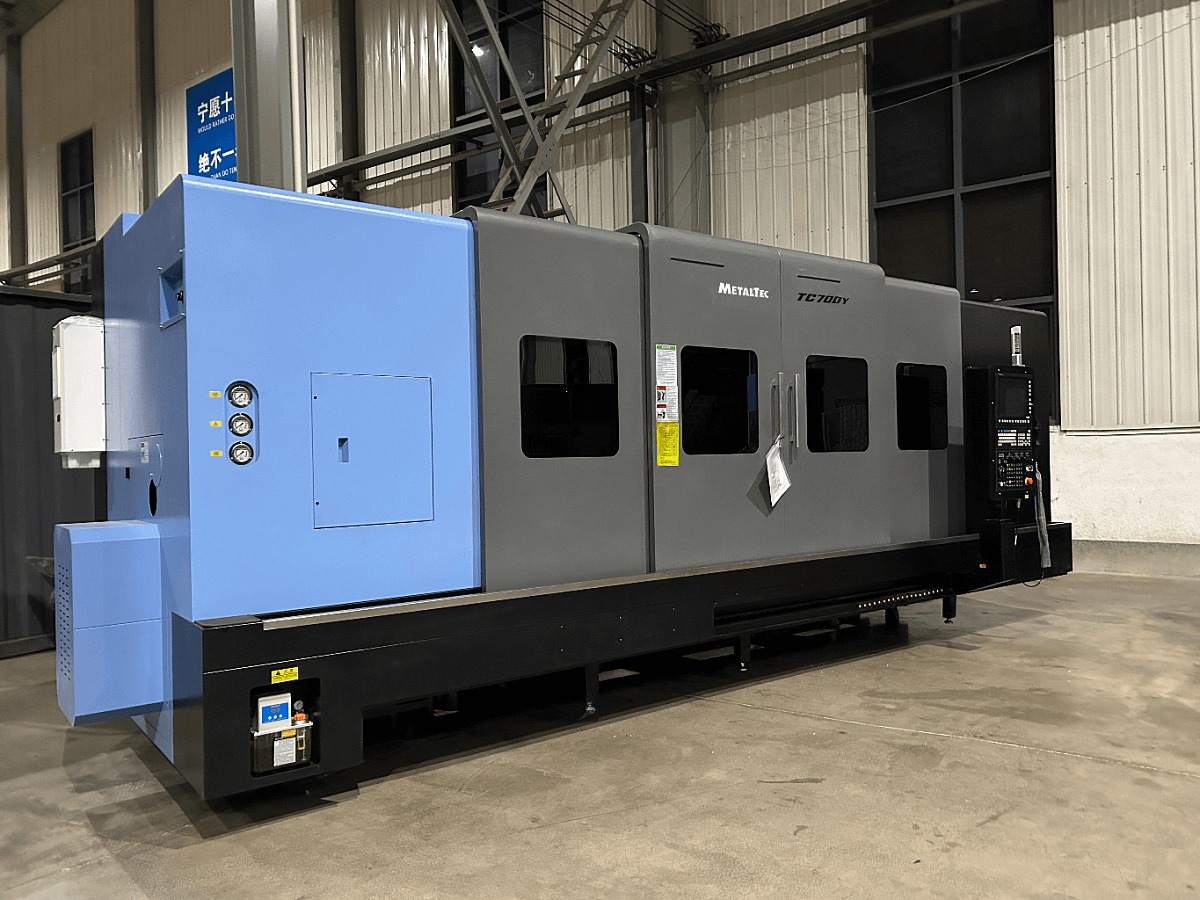

Токарный станок с ЧПУ Metaltec TC 70/1100 представляет собой самую компактную модель в линейке TC 70, разработанную для предприятий с ограниченным производственным пространством. Сохраняя все технологические преимущества серии, этот станок сочетает в себе профессиональную мощность и исключительную компактность, что делает его идеальным решением для точной обработки небольших и средних деталей.
|
|
|
|
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
- Минимальная в серии длина обработки (1100 мм)
- Уменьшенные габариты (5300×2250×2500 мм)
- Облегченная конструкция (7500 кг)
- Мощный шпиндель 22 кВт (2000 об/мин)
- Гидравлический патрон 12" (300 мм)
- Быстрая смена инструмента за 0,55 сек
- Точность позиционирования ±0,008 мм
- Шероховатость поверхности Ra 1,6 мкм
- Округлость детали 0,0025 мм
ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ:
-
Комплексная обработка:
- Приводной инструмент (7,5 кВт, 5000 об/мин)
- Ось C с индексацией ≤0,003°
- Опциональная ось Y (±75 мм)
-
Надежная конструкция:
- Наклонная станина с жесткостью >HRC55
- Шарико-винтовые пары премиум-класса
- Широкие направляющие качения (55 мм)
ПРЕИМУЩЕСТВА ДЛЯ ПРОИЗВОДСТВА:
- Экономия пространства – занимает на 9% меньше места, чем модель 1600
- Высокая рентабельность – полный функционал профессионального станка
- Быстрая окупаемость – идеален для мелкосерийного производства
- Простота интеграции – легко встраивается в существующие линии
ОБЛАСТИ ПРИМЕНЕНИЯ:
- Производство прецизионных деталей малых размеров
-
Изготовление компонентов для:
- Медицинской техники
- Точного приборостроения
- Автомобильных систем
- Аэрокосмической промышленности
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ:
- Эффективная система охлаждения (66,7 л/мин)
- Удобный доступ к рабочей зоне
- Простое обслуживание
- Низкие эксплуатационные затраты
- Совместимость с автоматизированными системами
Metaltec TC 70/1100 – это:
- Самый компактный в серии
- Полноценный профессиональный станок
- Идеальное решение для тесных цехов
- Оптимальный выбор для точного машиностроения
Благодаря системе ЧПУ Fanuc 0i и проверенной конструкции, станок обеспечивает промышленное качество обработки при минимальных требованиях к площади, открывая новые возможности для малых и средних производств.
