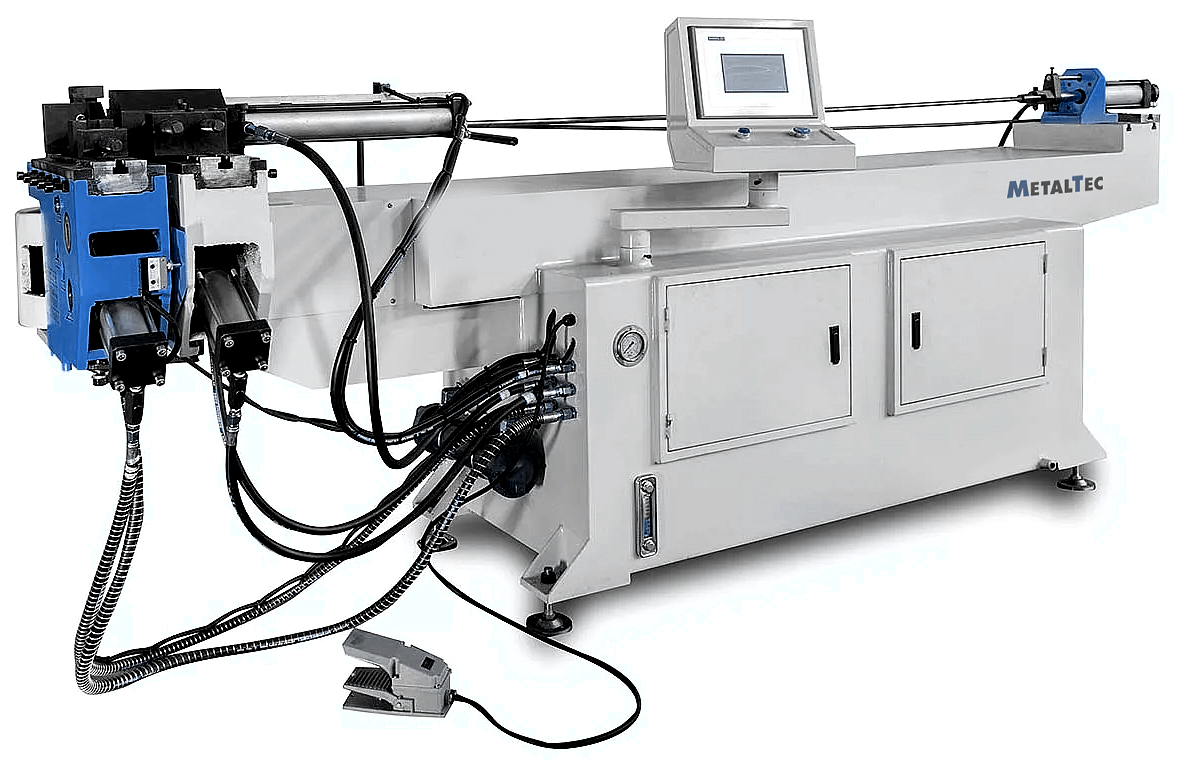

MetalTec ТВ 50 трубогибочный полуавтоматический станок в Екатеринбурге

MetalTec ТВ 50 трубогибочный полуавтоматический станок в Екатеринбурге

Характеристики

Производитель	Metaltec
Max Ø трубы из углерод.стали, мм	Ø50 x 2
Max диаметр, нерж. сталь	Ø35 мм х 2
Max диаметр, углеродистая сталь	Ø50 мм x 2
Max длина трубы, мм	2200
Гидравлическая система управления	Электромагнитные клапана
Количество шагов для формирования процесса гибки одной трубы, шт	16
Комплект оснастки	32 x 1.5 CLR 80
Мax Ø трубы из нерж.стали, мм	Ø35х2
Макс. давление, МПа	14
Максимальное давление, МПа	14
Мощность гидромотора	5,5 кВ
Мощность гидропривода гибочного узла, кВт	5,5
Объем бака, л	130
Панель управления	PLC контроллер
Подключение, В/Гц	380 В / 50Гц
Параметры гиба
Max угол гиба	190 мм
Min радиус гиба, мм	1,5D трубы
Рабочая скорость гибки, º/с	45
Точность гиба, º	До 0,5
Габаритные размеры
Длина, мм	3100
Ширина, мм	750
Высота, мм	1200
Вес, кг	1350

Комплектация

Комплект поставки

Станок в сборе

Комплект оснастки

Инструмент для обслуживания станка

Инструкция по эксплуатации

Дополнительная комплектация:

Гибочный или формирующий ролик

Зажимной штамп,

Прижимной штамп,

Разглаживатель (при необходимости)

Дорн

Описание товара

НАЗНАЧЕНИЕ:

Трубогибы предназначены для гибки профильной трубы любого вида. (Круглая труба, квадратная труба, профильная труба или пруток). При работе на данном виде оборудования могут использоваться различные материалы, изготовленные из стали, нержавеющей стали, меди, бронзы, алюминия и прочие.

Серия TB — это серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода. Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.

ОСОБЕННОСТИ

Трубогибы MetalTec серии ТВ отличаются повышенной точностью благодаря PLC контроллеру, а в сочетании мощным гидравлическим приводом гибочного узла достигается высокая скорость гибки.

Особенности трубогибов СЕРИИ ТВ:

Простота в управлении PLC контроллер – 16 программ по 16 шагов каждая (шаг –угол гиба).
Высокая точность гибки (±0,5-1º), сохраняется на весь срок службы оборудования.
Сохранение исходных параметров заготовки утонение стенки не более 12%.
Гибочная оснастка станка производится на высокоточном оборудовании ЧПУ
